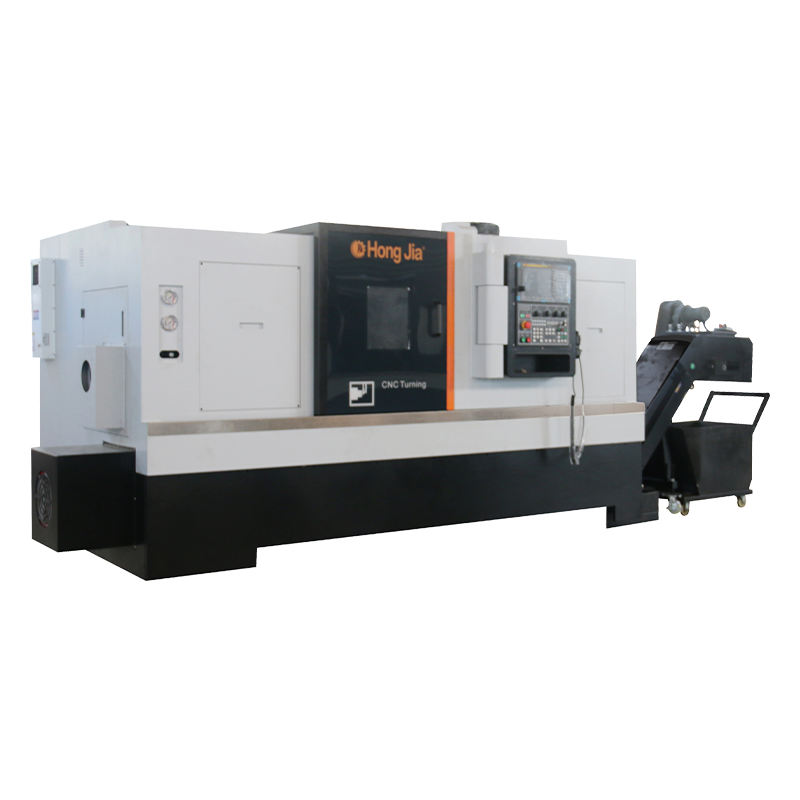

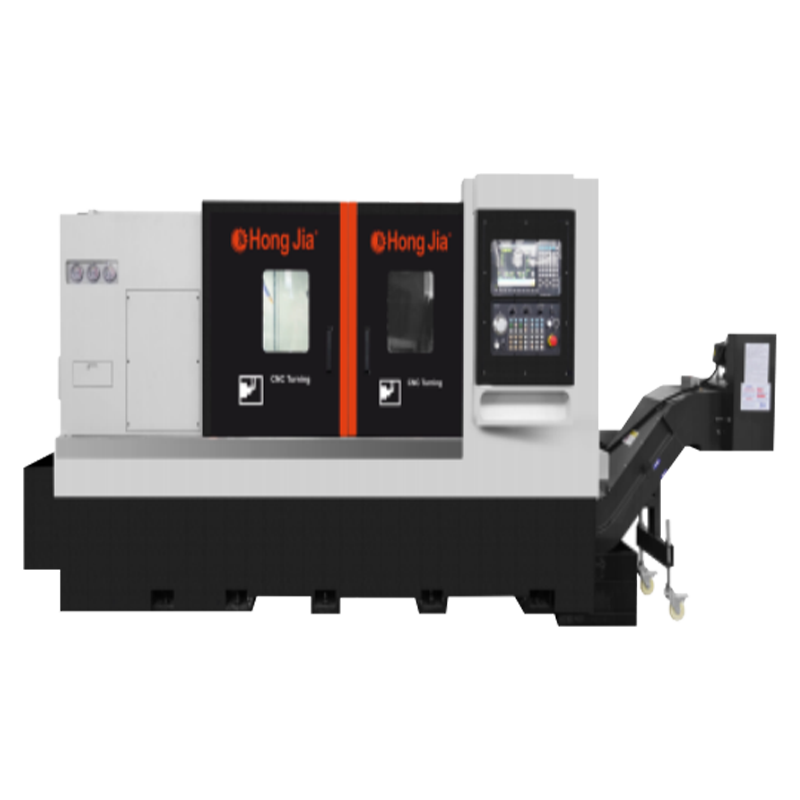

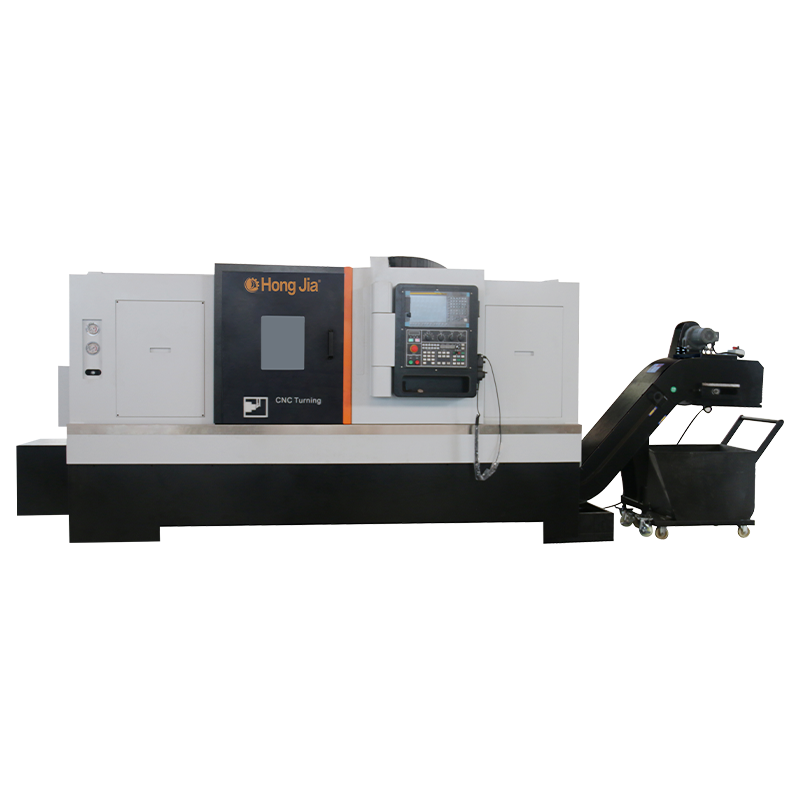

Bubut NC-115/1000 CNC

Bubut NC-115/1000 CNC dilengkapi dengan sistem kontrol fanuc0i-TF Jepang standar.
Dirancang, dibangun dan diuji dalam kepatuhan penuh dengan peringkat pusat belok ISO NC-115 (akurasi statis, kinerja dimensi dan pemotongan).
Perjalanan maksimum sumbu x adalah 320mm, perjalanan sumbu z maksimum adalah 1000mm, dan angka-angka ini didasarkan pada chuck standar 18,0 '(380mm) dengan sumbu x dan akurasi penentuan posisi sumbu Z 0,008mm dan pengulangan 0,005mm.

Area kerja yang lebar dari tempat tidur cocok untuk benda kerja pemesinan dari berbagai ukuran: diameter putar maksimum adalah 730mm, diameter maksimum bagian mesin adalah 550mm, diameter maksimum bagian mesin adalah 550mm, diameter maksimum bagian mesin adalah 550mm.
Bubut NC115-1000 CNC yang dirancang dan diproduksi oleh Hongjia mengadopsi 30 derajat integral. Struktur tempat tidur yang cenderung, kekakuan dan daya tahan yang baik. Semua desain dan desain casting mengadopsi analisis elemen terbatas terbalik. Metodologi desain unik Hongjia memastikan bahwa semua alat mesin memiliki kekakuan struktural yang lebih ilmiah dan masuk akal.
Alat mesin Honka NC-115/1000 memiliki berat total 6600kg dan terbuat dari besi cor berkualitas tinggi, yang memastikan stabilitas keseluruhan, kekakuan, dan kemampuan pemesinan alat mesin.
Poros
NC-115/1000 dilengkapi dengan spindel tipe chuck, dan model hidung Ansia2-11 dilengkapi dengan chuck daya tiga-jaw 18,0 '(380mm) dengan satu set rahang lunak sebagai standar.
Daya motor spindel mesin: 22 kW (kontinu), 27,5 kW (15 menit kontinu).
Spindel mesin NC-115/1000 dilengkapi dengan penggerak motor alfa dengan kecepatan 1000 rpm dan torsi pengenal 285nm (15 menit) dengan kecepatan dasar 625 rpm.
Spindel NC-115/1000 digerakkan oleh sabuk.
Spindle memiliki lima bantalan - satu bantalan rol dan empat bantalan kontak sudut. Sepasang bantalan kontak sudut dipasang di bagian depan dan belakang gelendong untuk meningkatkan kekakuan keseluruhan spindel. 2 Bantalan kontak sudut dipasang di ujung depan spindel, 15 mm dari bantalan rol, untuk meningkatkan akurasi runout spindle. Bantalan bantalan di bagian depan spindel adalah 170 mm.
Kombinasi bantalan rol dan bantalan kontak sudut memberikan sistem stabilitas termal yang sangat baik dan peningkatan kekakuan radial dan aksial. Ujung depan spindel adalah labirin yang disegel untuk mencegah lingkungan eksternal mempengaruhi bagian dalam spindel.

Spindel dari seri NC-115/1000 dilengkapi dengan encoder magnetik non-kontak untuk penyadapan kaku, pengindeksan 1 derajat dan penentuan posisi spindel.
Mekanisme penjepit hidrolik yang sangat tipis dengan sistem sirkuit pendingin dapat dihubungkan ke adaptor chuck atau collet power tiga-jaw untuk menjepit benda kerja. Mesin ini memiliki jejak kecil karena penggunaan silinder putar ramping.
Pengukur tekanan silinder putar hidrolik dipasang di sisi kiri depan mesin untuk mengamati gaya arus pada chuck atau collet.
Tekanan hidrolik silinder putar dapat disesuaikan dari 74psi (5kg/cm2) hingga 592psi (40kg). Tekanan penjepit spindel dapat dengan mudah disesuaikan melalui pintu servis kiri. Sakelar interlock keamanan dipasang di pintu akses.
Tekanan penjepit spindel dapat disesuaikan dari 500kg hingga 4000kg. Perjalanan spindel maksimum bilah dasi spindle adalah 15 mm. Bar pengikat spindle NC-115/1500 memiliki kapasitas throughput 120 mm.
Menara servo
NC-115/1000 dilengkapi dengan menara servo dua posisi 12-posisi standar. Ini dapat dilengkapi dengan alat betis persegi kiri dan kanan 25*25mm dan alat shank bundar 50mm, 12 stasiun.
Turret didorong oleh motor servo tanpa sikat dan dikunci secara akurat dan andal oleh cakram gigi ujung tiga potong. Waktu perubahan alat yang berdekatan hanya adalah 0,18 detik.
Posisi alat terjauh menara diindeks dalam 1,0 detik. Pengulangan menara adalah 2,5 detik busur.

Petugas pedoman dan sekrup
Tempat tidur NC-115/1000 menggunakan dua rel panduan bola linier presisi Jepang #55/ #55 pada sumbu x dan sumbu z, dengan dua slide untuk setiap rel, yang memiliki kekakuan dan ketahanan aus yang sangat baik.
Dibandingkan dengan panduan geser konvensional, panduan rolling linier memiliki resistensi gesekan yang lebih rendah, tanpa generasi panas dan ekspansi termal yang lebih sedikit. Selain itu, guideway bergulir memiliki akurasi penentuan posisi yang lebih tinggi, kecepatan umpan yang lebih cepat, waktu non-pemotongan yang lebih pendek, berkurangnya waktu siklus, lebih sedikit keausan, umur mesin yang lebih lama dan stabilitas pemesinan yang lebih lama.
Kecepatan lintasan cepat hingga 20m/menit tersedia untuk sumbu x dan z.
Bubut seri NC-115/1000 dilengkapi dengan bola presisi presisi kelas C-3 Yintai dalam sumbu X-Axis dan C-3 Precision Ballscrews dalam sumbu Z, yang meminimalkan ekspansi termal dan meningkatkan kekakuan, stabilitas, dan akurasi.
Ballscrew sumbu x memiliki diameter 40mm dan jarak gigi 5mm. Ballscrew sumbu Z memiliki diameter 50mm dan jarak gigi 10mm. Dorongan maksimum sumbu x dan sumbu-z adalah 1080n.m.
Sistem Pelumasan

NC-115/1000 dilengkapi dengan sistem pelumasan terpusat otomatis sebagai standar, yang memungkinkan pelumasan minyak mudah dari semua bagian yang bergerak dari mesin dan mengurangi downtime. Penggunaan pelumasan minyak memastikan pelumasan yang andal dari semua bagian yang bergerak dari mesin, mengurangi biaya pelumasan dan ramah lingkungan.
Sistem pendingin
NC-115/1000 dirancang secara ergonomis dengan lembaran logam tebal dan tangki air pendingin, yang memungkinkan untuk mendaur ulang keripik dan air pendingin penuh, menjaga lingkungan kerja tetap bersih.
Lembaran logam mesin melindungi semua bagian utama yang bergerak dari mesin.
Mesin ini dilengkapi dengan pintu geser internal dengan jendela tampilan kaca besar. Pintu utama saling terkait. Pendingin berbasis air atau minyak dapat digunakan.
Nozel pendingin di ujung headstock dan pendinginan berlebihan adalah standar. Laju aliran pendingin 12 liter/menit. Kapasitas tangki pendingin 125 liter, tekanan pendingin 18 bar.
Konveyor chip sebagai standar
Konveyor chip yang dapat dilepas dilengkapi dengan roda sudut besar dan dapat dengan mudah ditarik untuk dibersihkan.

Sistem Kontrol
Semua model NC-115/1000 dilengkapi dengan antarmuka preset conveyor chip. Antarmuka RS-232-C adalah standar.
Panel operasi mesin NC-115/1000 mudah dioperasikan, dengan tombol yang diatur dengan baik dan pelabelan yang mudah dipahami. Keypad terbuat dari film poliester dan sangat dapat diandalkan dan tahan terhadap kerusakan.
Persyaratan Listrik
Dimensi mesin: L 3980mm, W 2150mm, h 1920mm (dengan konveyor chip sebagai standar). Perkiraan berat transfer mesin: 8000kg.
Mesin NC-115/1000, ketika dilengkapi dengan sistem kontrol FanUC 0I-TF/Puls, akan disuplai dengan beban penuh 80 amp (FLA), (30kVa) 220 volt, 3 fase, 50Hz. Semua tegangan lain akan membutuhkan transformator tambahan.

Lainnya

Tapping yang kaku adalah fitur standar pada NC-115/1000 dan memungkinkan gerakan sinkronisasi spindel dan sumbu Z yang tepat, memastikan akurasi dan kecepatan penyadapan. Mengetuk membutuhkan pemegang alat penyadapan mengambang.
Sumbu X dan sumbu Z dilengkapi dengan servomotor fanauc/1.8kW, yang secara langsung digabungkan ke sekrup (kopling kaku) tanpa kehilangan serangan balik dalam posisi. Kopling fleksibel pada sambungan menghilangkan kesalahan perakitan karena orientasi paralel atau sudut.
NC-115/1000 dilengkapi dengan lampu kerja LED-Illuminated yang terang, yang memfasilitasi pandangan operator tentang area kerja mesin. NC-115 // 1000 dilengkapi dengan indikator status tiga warna untuk menunjukkan status operasi mesin.
Pengukur tekanan yang dipasang di bagian depan mesin menyediakan akses mudah ke tekanan utama sistem hidrolik, tekanan penjepit spindel dan tailstock hidrolik opsional. Akses ke interior mesin dapat diperoleh melalui pintu samping yang dapat dilepas untuk menyesuaikan tekanan unit penjepit hidrolik dan tailstock hidrolik opsional.
Satu set dokumentasi lengkap untuk sistem mesin / CNC.
Pelatihan commissioning 2.0 hari gratis untuk pemrogram dan operator oleh teknisi Honka. Mesin NC-115/1000 dilengkapi dengan kotak peralatan termasuk spanner dan alat.
