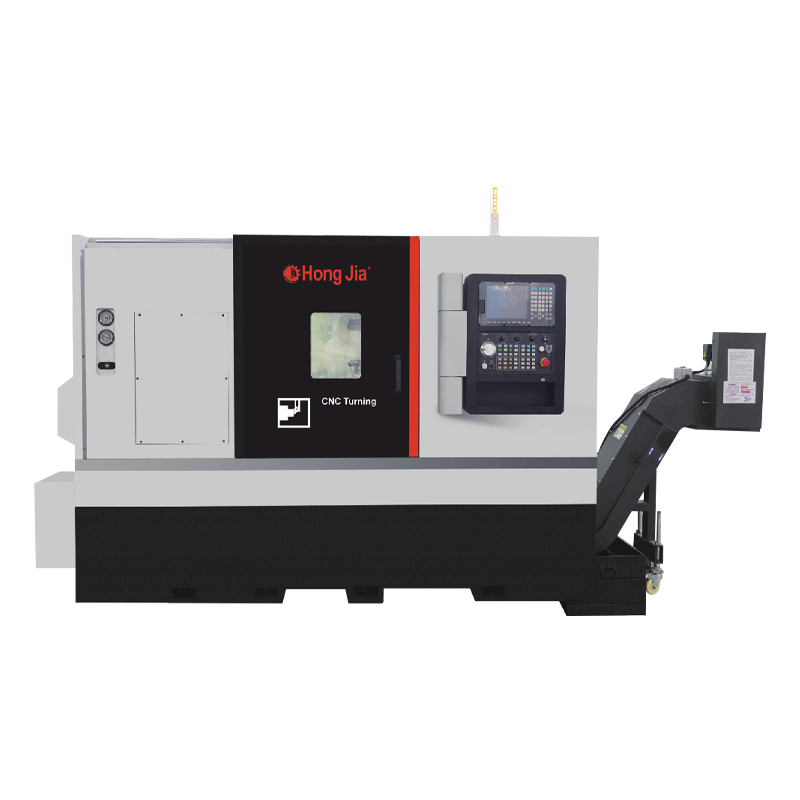

Rumah / Produk / Serial CNC horizontal dan serial milling / NC110 Pusat Putar Horisontal Spindle Mekanik Presisi NC110 Pusat Putar Horisontal Spindle Mekanik Presisi

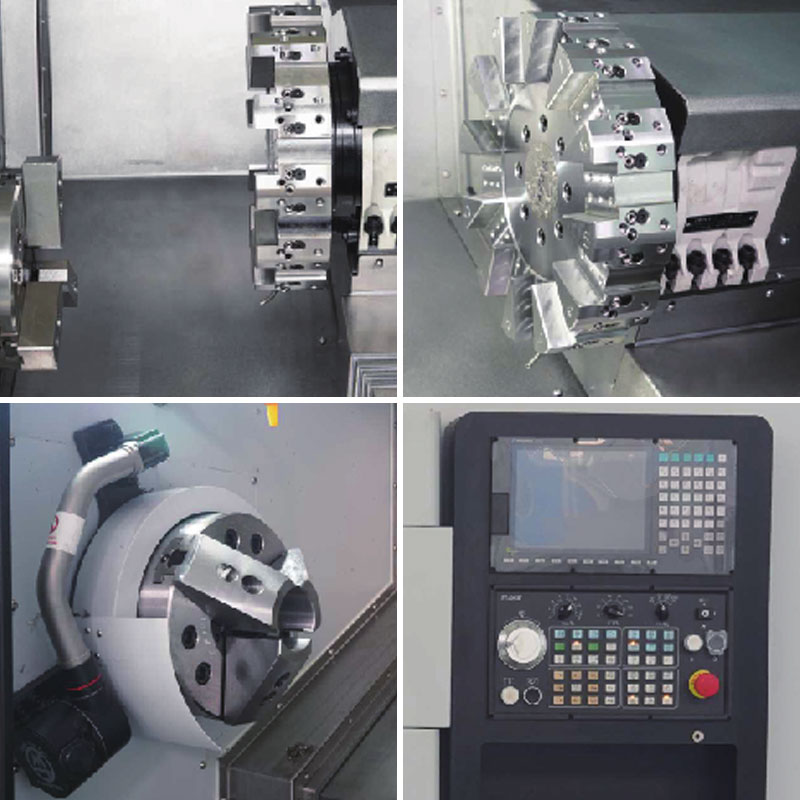

Chuck tiga rahang hidrolik adalah bagian penting dari pusat belokan horizontal spindel mekanik presisi ini. Desainnya sepenuhnya mempertimbangkan stabilitas dan keamanan penjepitan benda kerja selama pemrosesan. Chuck tiga rahang mengadopsi mode penggerak hidrolik, dan memberikan gaya penjepit yang stabil melalui sistem hidrolik untuk memastikan bahwa benda kerja tidak akan dipindahkan karena getaran atau gaya eksternal selama pemrosesan, sehingga memastikan akurasi dan keamanan pemrosesan.
Spindel mekanis presisi standar dengan unit berkecepatan tinggi bawaan terbuat dari teknologi canggih dan bahan berkualitas tinggi, dengan kemampuan pemrosesan presisi berkecepatan tinggi dan presisi tinggi. Unit berkecepatan tinggi bawaan memungkinkan spindel untuk dengan mudah mencapai rotasi berkecepatan tinggi, sehingga memenuhi kebutuhan operasi pemotongan dan pengeboran berkecepatan tinggi. Apakah itu pemrosesan kontur presisi atau operasi pengeboran berkecepatan tinggi, spindel dapat memberikan hasil pemrosesan yang stabil dan akurat. Pada saat yang sama, rotasi berkecepatan tinggi juga dapat meningkatkan efisiensi pemotongan, mempersingkat siklus pemrosesan, dan mengurangi biaya produksi.
Informasi produksi
KapaSitas pemrosesan
1. Bubut, pengeboran, dan membosankan dapat dilakukan
2. Struktur dasar kekakuan tinggi, untuk mencapai pemotongan berat
3. Kemampuan pemotongan yang sangat baik dan akurasi pemrosesan yang stabil untuk mencapai produksi tinggi
4. Tangki pendingin gambar digunakan untuk mudah dibersihkan dan dipotong
5. Kapasitas tangki standar: 125L
Konfigurasi Dasar Alat Mesin
1. Generasi Baru Sytec/22ta
2. Motor Drive Generasi Baru
3. Generasi baru motor spindle servo torsi tinggi adalah standar
4. Taiwan atau Japan Wire Rail and Screw
5. Tangki air terpisah
6. Mesin Penghapusan Chip
7. Tekanan oli Tiga cakar
8. Standar dengan spindle mekanis presisi unit tinggi bawaan bawaan
Parameter teknis
| Barang | Satuan | NC-110 | |
| Max. Memutar diameter tempat tidur | mm | Φ750 | |
| Max. Diameter pemesinan | mm | Φ600 | |
| Max. panjang kerja | mm | 700 | |
| Max. Ikat batang melalui diameter lubang | mm | Φ75 | |
| Sumbu utama | Bentuk hidung spindel | A2-8/11 | |
| Spindel melalui diameter lubang | mm | Φ86 | |
| Lancip lubang bagian dalam spindel | MT-6 | ||
| Kemampuan Holding Chuck Tiga Jaw | 10 " | ||
| Tarik bentuk aksi batang | Tekanan hidrolik | ||
| Max. kecepatan spindel | r/mnt | 2500 menit -1 | |
| Daya Motor Utama | KW | 15/18.5 | |
| Memberi makan | Perjalanan X-Axis | mm | 350 |
| Perjalanan Z-Axis | mm | 750 | |
| Kecepatan cepat sumbu x/z | m/mnt | 25 | |
| Presisi | Akurasi penentuan posisi (x/z) | mm | ± 0,005 |
| Akurasi penentuan posisi berulang (x/z) | mm | ± 0,003 | |
| Dota | Nomor Alat | 12 | |
| Formulir Mengemudi | servo | ||
| Tinggi tengah | mm | 100 | |
| Waktu Perubahan Alat (T-T) | s | 0.2 | |
| Spesifikasi pemegang alat yang membosankan | mm | 50 | |
| Spesifikasi pemegang alat persegi | mm | 25 | |
| Tailstock | Lancip lengan tailstock | MT-5 | |
| Diameter lengan tengah | mm | Φ80 | |
| Perjalanan maksimum lengan atas | mm | 100 | |
| Perisai Keselamatan | Sepenuhnya tertutup | ||
| Sistem Kontrol Numerik | Generasi Baru 22TA/Fanuc Oi-TF | ||
| Berat mesin | Kg | 5200 | |
| Dimensi keseluruhan mesin (LXWXH) | mm | 2980 × 2200 × 1950 | |
Tetap berhubungan
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. dimulai pada tahun 2006 dan didirikan pada tahun 2018. Terletak di Distrik Baru Qianwan, Kota Ningbo, Provinsi Zhejiang, sayap selatan Zona Ekonomi Delta Sungai Yangtze. Ini adalah perusahaan yang berspesialisasi dalam penelitian, pengembangan, produksi dan penjualan peralatan pemotongan logam CNC. Sebagai Cina NC110 Pusat Putar Horisontal Spindle Mekanik Presisi supplier and custom NC110 Pusat Putar Horisontal Spindle Mekanik Presisi company, Dengan kekuatan teknis yang kuat dan pengalaman industri yang kaya, Hongjia CNC berkomitmen untuk memberikan pelanggan solusi CNC canggih untuk memenuhi kebutuhan pelanggan di berbagai industri.
Pabrik dan Peralatan
Berita apa
-
Dalam industri manufaktur yang semakin kompetitif saat ini, perusahaan semakin menuntut solusi permesinan yang berefisiensi tinggi, berpresisi tinggi, dan sangat terintegrasi. Ningbo Hongjia CNC Technology Co., Ltd., ...
BACA SELENGKAPNYA -
Mesin pengeboran dan penyadapan adalah alat mesin yang menggabungkan fungsi pengeboran dan penyadapan. Ini terutama digunakan untuk mengebor lubang dan membuat benang internal (mengetuk) dalam bahan seperti loga...
BACA SELENGKAPNYA -
1. Mengapa industri dirgantara lebih suka pusat belok horizontal ? Keuntungan Gravitasi: Hindari deformasi benda kerja besar Masalah berputar vertikal: Saat memproses be...
BACA SELENGKAPNYA
Pengetahuan Industri
Di antara komponen inti dari pusat belok spindel mekanik presisi yang diproduksi oleh Ningbo Hongjia CNC Technology Co., Ltd, chuck tiga rahang hidrolik tidak diragukan lagi adalah yang paling menarik. Bubut ini mengadopsi teknologi drive hidrolik canggih, dan memberikan kekuatan penjepit yang stabil dan kuat untuk chuck tiga rahang melalui sistem hidrolik yang dirancang dengan tepat. Apakah itu untuk pemrosesan kontur presisi dari bagian-bagian kompleks atau untuk operasi pengeboran berkecepatan tinggi dari bahan berkekuatan tinggi, chuck tiga rahang hidrolik dapat meletakkan fondasi yang kuat untuk seluruh proses pemrosesan dengan kinerja yang sangat baik.
Sorotan lain dari Pusat belok spindel mekanik presisi adalah spindle mekanik presisi standar, yang memiliki unit berkecepatan tinggi bawaan, diproduksi dengan teknologi canggih, dan menggunakan bahan berkualitas tinggi untuk memastikan keunggulan ganda kecepatan tinggi dan presisi tinggi. Unit berkecepatan tinggi bawaan memungkinkan spindel untuk dengan mudah mencapai rotasi berkecepatan tinggi, beradaptasi dengan sempurna dengan kebutuhan pemotongan dan pengeboran berkecepatan tinggi. Apakah itu mengejar ukiran yang sangat teliti dengan presisi tingkat mikron atau pengejaran produksi massal output tinggi, pusat belok spindel mekanik presisi dapat memenuhi beragam kebutuhan pelanggan dengan hasil pemrosesan yang stabil dan akurat.
Kemampuan pemrosesan pusat belokan horizontal spindel mekanik presisi tidak boleh diremehkan. Desain Struktur Dasar yang Berkeping Tinggi memungkinkan mesin bubut menahan tekanan besar yang dibawa oleh operasi pemotongan berat, memastikan stabilitas dan daya tahan proses pemrosesan. Kemampuan pemotongan yang sangat baik dan akurasi pemrosesan yang stabil memungkinkan pusat belok horisontal spindel mekanik presisi untuk mencapai produksi yang efisien sambil mengejar produk berkualitas tinggi. Selain itu, mesin bubut juga dilengkapi dengan tangki pendingin yang dapat dilepas agar mudah dibersihkan dan pemeliharaan. Kapasitas standar adalah 125L, yang secara efektif memastikan efek kebersihan dan pendinginan dari lingkungan pemrosesan.
Dalam hal konfigurasi, pusat belok spindel mekanik presisi juga menunjukkan Ningbo Hongjia CNC Technology Co., pengejaran inovasi teknologi Ltd yang tak henti -hentinya. Konfigurasi standar sistem kontrol generasi baru SYTEC/22TA, motor drive generasi baru dan motor spindle servo torsi tinggi memastikan posisi terkemuka dari mesin bubut dalam akurasi kontrol, output daya dan kecepatan respons. Pada saat yang sama, penggunaan rel linier dan sekrup timbal yang diimpor dari Taiwan atau Jepang lebih lanjut meningkatkan akurasi dan daya tahan mesin bubut. Desain tangki air independen, perangkat penghapusan chip yang efisien dan chuck tiga-jaw hidrolik standar bersama-sama merupakan sistem pemrosesan yang kuat dari pusat belok spindel mekanik presisi, memberikan pengguna dengan berbagai solusi.
Sebagai pemimpin di bidang peralatan pemotongan logam CNC di Cina, Ningbo Hongjia CNC Technology Co., Ltd. telah terus mempromosikan inovasi dan pengembangan teknologi CNC dengan kekuatan teknis yang kuat dan pengalaman industri yang kaya. Peluncuran yang sukses dari Pusat Turning Horisontal Spindle Mekanik Presisi adalah refleksi terkonsentrasi dari kemampuan inovasi teknologi perusahaan dan wawasan pasar.
