Apa itu mesin bubut vertikal satu kolom CNC? Mengapa ini merupakan alat yang ampuh untuk mengerjakan benda kerja yang berat?

Dalam industri modern, mesin bubut horizontal tradisional seringkali tidak memadai bila dihadapkan pada hub turbin angin yang besar, runner turbin air, atau roda gigi raksasa yang berdiameter beberapa meter. Pada saat ini, sebuah "raksasa industri" yang menjulang tinggi melangkah maju – yaitu Mesin bubut vertikal satu kolom CNC . Jadi, apa sebenarnya itu? Dan keunggulan unik apa yang menjadikannya peralatan penting yang sangat diperlukan dalam manufaktur alat berat?

1. Apa itu Mesin Bubut Vertikal Satu Kolom CNC?

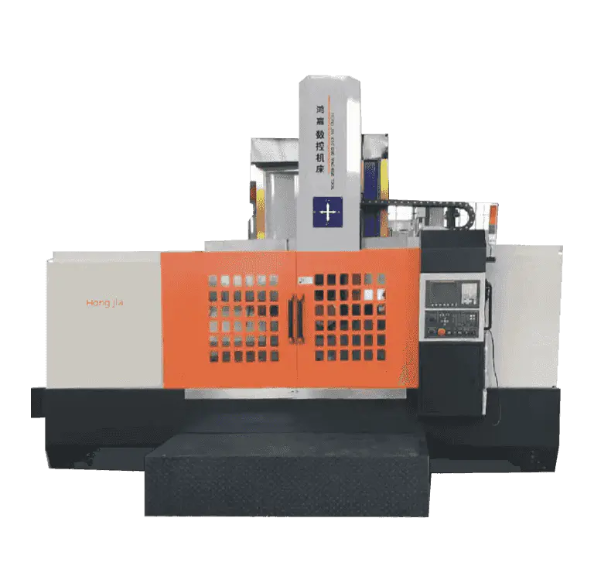

Mesin bubut vertikal satu kolom CNC merupakan suatu perkakas mesin CNC dengan spindel yang disusun secara vertikal dan meja kerja yang berputar pada bidang horizontal. Struktur "kolom tunggal" -nya, seperti gantri raksasa, terintegrasi erat dengan alasnya, membentuk rangka utama peralatan.

Komponen intinya meliputi: Tempat Tidur dan Alas: Sebagai fondasi seluruh alat berat, biasanya terbuat dari besi cor berkekuatan tinggi, memiliki ketahanan dan stabilitas terhadap guncangan yang sangat baik, digunakan untuk menopang benda kerja berukuran besar.

Meja Kerja (Rel Panduan Melingkar): Terletak di atas alas, platform berputar yang kuat ini, digerakkan oleh hidrolik atau motor servo, digunakan untuk menjepit dan memutar benda kerja. Inilah perbedaan paling jelas dari mesin bubut horizontal.

Kolom Tunggal: Berdiri tegak di satu sisi alas, ini adalah struktur pendukung utama peralatan mesin dan biasanya mengintegrasikan mekanisme penyeimbang.

Cross Slide (Apron): Dipasang pada kolom, dapat bergerak secara vertikal (sumbu Z) di sepanjang rel pemandu kolom.

Alat Posting: Dipasang pada slide silang, dapat bergerak secara horizontal (sumbu X) sepanjang palang. Struktur ini memungkinkan tiang pahat bergerak ke arah X dan Z, sehingga memungkinkan perputaran permukaan yang rumit.

Sistem CNC (CNC): "Otak" perkakas mesin, yang menerima instruksi program pemesinan dan secara tepat mengendalikan pergerakan setiap sumbu, kecepatan spindel, dan pengoperasian pasca pahat.

2. Keunggulan yang Tak Tergantikan

Filosofi desain mesin bubut vertikal satu kolom CNC dengan sempurna memecahkan masalah pemesinan benda kerja yang besar dan berat.

(1) Gravitasi sebagai sekutu, penjepitan yang nyaman dan stabil

Benda kerja ditempatkan rata pada meja kerja horizontal dan diposisikan secara alami berdasarkan beratnya sendiri. Hal ini tidak hanya menyederhanakan penjepitan dan penyelarasan, namun juga memberikan stabilitas yang sangat baik, secara efektif mencegah deformasi tekukan yang disebabkan oleh beratnya sendiri dan memastikan akurasi pemesinan.

(2) Unggul dalam mengerjakan benda besar

Ini adalah medan perang utamanya. Biasanya memproses cakram, selongsong, dan cincin dengan diameter mulai dari satu meter hingga lebih dari sepuluh meter, seperti roda gigi besar, flensa, dan rotor mesin. Strukturnya secara inheren dirancang untuk menahan beban dan ukuran yang sangat besar.

(3) Penghapusan chip halus, melindungi alat dan benda kerja

Karena susunan spindel vertikal, serpihan besi panas yang dihasilkan selama pemotongan secara alami jatuh ke konveyor serpihan di bagian bawah karena gravitasi, mencegahnya tersangkut pada benda kerja atau perkakas. Hal ini melindungi masa pakai alat, mencegah serpihan besi menggores permukaan mesin, dan meningkatkan keselamatan operasional.

(4) Kekakuan Tinggi dan Presisi Tinggi

Meskipun struktur kolom tunggal tidak simetris dengan struktur kolom ganda, dengan desain dan manufaktur struktur yang wajar, struktur tersebut tetap memiliki kekakuan yang sangat tinggi dan tahan terhadap pemotongan berat. Dikombinasikan dengan sistem CNC yang canggih, ini dapat mencapai akurasi pemesinan tingkat mikron.

(5) Jejak Relatif Kecil

Dibandingkan dengan mesin bubut vertikal dua kolom dengan rentang pemesinan yang sama, mesin bubut vertikal satu kolom memiliki struktur yang lebih kompak dan memanfaatkan ruang pabrik dengan lebih efisien.

3. Area Aplikasi Utama

Mesin bubut vertikal satu kolom CNC adalah peralatan "tulang punggung" di bidang mesin berat, energi, dirgantara, dan bidang lainnya.
Peralatan Listrik: Rotor turbin tenaga air, komponen turbin uap, hub dan spindel turbin angin.
Mesin Berat: Rol rolling mill besar, roda gigi besar di mesin pertambangan.
Dirgantara: Selongsong mesin, komponen roket.
Pembuatan Kapal: Kepala silinder mesin diesel besar, komponen baling-baling.
Mesin Umum: Berbagai flensa besar, rangka cetakan, badan pompa, dan badan katup.

4. Perbandingan Singkat dengan Mesin Bubut Vertikal Dua Kolom

Ketika ukuran benda kerja semakin bertambah, atau ketika pemesinan simultan dari kedua sisi diperlukan, mesin bubut vertikal dua kolom menjadi pilihan yang lebih baik. Ini dilengkapi dengan bingkai "gantry" yang membentang di meja kerja, menawarkan kekakuan yang lebih besar dan simetri yang lebih baik, tetapi juga tapak yang lebih besar dan biaya yang lebih tinggi. Mesin bubut vertikal satu kolom dapat dilihat sebagai versi yang dioptimalkan dalam hal penghematan dan efisiensi ruang, yang memenuhi kebutuhan pemesinan sebagian besar benda kerja tugas berat.
