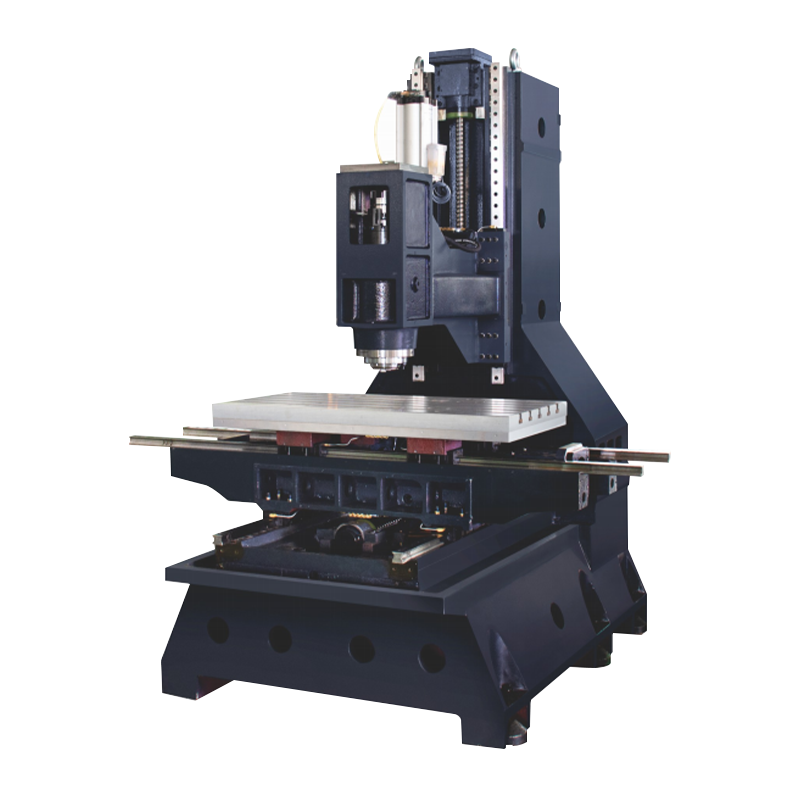

Pusat Pemesinan Vertikal
Pusat pemesinan vertikal adalah peralatan pemesinan CNC berkinerja tinggi yang cocok untuk pemesinan presisi bagian yang kompleks. Ini mengadopsi sekrup bola level C3 presisi tinggi dan sistem pemandu rolling, dilengkapi dengan bantalan tingkat P4 dan kopling speedCN presisi untuk memastikan kekakuan tinggi dan penentuan posisi yang tepat dari tiga sumbu. Dilengkapi dengan spindle pendek speedcn dan penutup pelindung, ia memberikan kinerja pemotongan yang stabil dan fungsi perlindungan. Pusat pemesinan juga memiliki sistem pengubah alat yang sepenuhnya otomatis dan perangkat penyeimbang nitrogen opsional untuk meningkatkan efisiensi pemesinan dan akurasi permesinan. Selain itu, spindel berkecepatan tinggi opsional, sistem air pendingin dan perangkat penyeimbang nitrogen semakin meningkatkan kinerjanya dalam pemesinan presisi tinggi dan presisi tinggi.
Informasi produksi
Konfigurasi Utama
Tiga sumbu mengadopsi sekrup bola kelas C3 PMI atau Hiwin ’atau‘ THK ’.
Tiga sumbu dengan ‘PMI atau Hiwin’ atau ‘THK’ Roller Guideways.
V6/V7 dengan ‘Rexroth’ atau ‘Shangyin’ atau ‘Yintai’ atau ‘THK’ Ball Screws (Z-Axis) Roller)
Bantalan kelas P4 untuk ketiga sumbu
Kopling tiga sumbu ‘speedcn’
Spindle hidung pendek ‘speedcn’
Penjaga tiga sumbu 'speedcn'
Oiler volumetrik
Silinder (spindel langsung dengan silinder booster)
Alat Toolbox dan Penyesuaian
Konfigurasi opsional
Bbt40-ф120-15000 rpm tipe langsung ‘speedcn’ spindle hidung panjang
BBT40-ф155-12000rpm Jenis Langsung ‘Speedcn’ Spindle Hidung Pendek
BT40-24T ‘Yitai Tool Changer’.
Counterweight nitrogen
Air pusat yang ditingkatkan spindle (jenis sabuk dengan sambungan putar / tipe langsung tanpa sambungan putar)
Parameter teknis
| Spesifikasi | Satuan | V6 | V7 | V8 | V10 | V1270 | V1370 | V1380 | V1570 |
| Perjalanan x/y/z | mm | 600*450*450 | 700*450*450 | 800*500*500 | 1000*600*600 | 1200*700*700 | 1300*700*700 | 1300*800*700 | 1500*700*700 |
| Area meja | mm | 700*420 | 800*420 | 1000*500 | 1100*500 | 1400*700 | 1400*700 | 1400*800 | 1600*700 |
| Beban tabel maksimum | kg | 250 | 250 | 450 | 450 | 700 | 700 | 700 | 1100 |
| Jarak dari hidung spindle ke meja | mm | 135-585 | 135-585 | 120-670 | 120-750 | 120-820 | 120-820 | 120-820 | 150-850 |
| Jarak dari pusat spindle ke permukaan trek kolom | mm | 488 | 488 | 550 | 655 | 770 | 770 | 860 | 800 |
| Tabel T-Slot | mm | 14t*3*125 | 14t*3*125 | 18t*5*80 | 18t*5*100 | 18t*5*125 | 18t*5*125 | 18t*5*125 | 18t*5*125 |
| Lubang/diameter lancip spindel | r/mnt | BBT40 (ф120) | BBT40 (ф120) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) |
| Kecepatan spindel | r/mnt | Standar: 12000 Opsi Langsung: 15000 Langsung | Standar: 12000 Opsi Langsung: 15000 Langsung | Standar: 12000 Opsi Jenis Langsung: 8000 Sabuk Jenis Opsi: 10000 Sabuk Jenis Sabuk Opsi: 15000 Jenis Langsung | Standar: 12000 Opsi Jenis Langsung: 8000 Sabuk Jenis Opsi: 10000 Sabuk Jenis Sabuk Opsi: 15000 Jenis Langsung | Standar: 8000 Direct Opsi: Jenis sabuk 10000 Opsi: Tipe 12000 sabuk Opsi: 15000 Jenis Langsung | |||
| (X/y/z) Traverse cepat | m/mnt | 48 | 48 | 48 | 36 | 36 | 36 | 36 | 24 |
| Penyeimbang Z-sumbu | /mm | Tidak ada penyeimbang | Tidak ada penyeimbang | Tidak ada penyeimbang | Opsi: Counterweight nitrogen | Opsi: Counterweight nitrogen | Opsi: Counterweight nitrogen | Opsi: Counterweight nitrogen | Opsi: Counterweight nitrogen |
| Sekrup bola | MM Standar | XY: 28*16 Nut Tunggal Z: 32*16 Kacang Ganda | XZ: 32*16 Kacang ganda Y: 28*16 Kacang tunggal | Xzy: 36*16 kacang tunggal | Xzy: 40*12 kacang ganda | Xzy: 40*12 kacang ganda | Xzy: 40*12 kacang ganda | Xzy: 40*12 kacang ganda | Xzy: 40*12 kacang ganda |
| mm opsional | XY: 28*12 Nut Tunggal Z: 32*12 Kacang Ganda | Xz: 32*16 kacang tunggal y: 28*16 kacang tunggal | |||||||
| Linear Guideway (Lebar Guideway Linear/Jumlah Slider) | mm | XY: 30*2 Z: 35*2 | XY: 30*2 Z: 35*2 | XYZ: 35*2 | X: 35*2 yz: 45*2 | XZ: 45*3 Y: 45*2 | XZ: 45*3 Y: 45*2 | XZ: 45*3 Y: 45*2 | XZ: 45*3 Y: 45*2 (4 rel) |
| Berat mesin | kg | Sekitar 2700 | Kira -kira. 2750 | Kira -kira. 3100 | Kira -kira. 3800 | Kira -kira. 4800 | Kira -kira. 5000 | Kira -kira. 5200 | Kira -kira. 6000 |
Tetap berhubungan
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. dimulai pada tahun 2006 dan didirikan pada tahun 2018. Terletak di Distrik Baru Qianwan, Kota Ningbo, Provinsi Zhejiang, sayap selatan Zona Ekonomi Delta Sungai Yangtze. Ini adalah perusahaan yang berspesialisasi dalam penelitian, pengembangan, produksi dan penjualan peralatan pemotongan logam CNC. Sebagai Cina Pusat Pemesinan Vertikal supplier and custom Pusat Pemesinan Vertikal company, Dengan kekuatan teknis yang kuat dan pengalaman industri yang kaya, Hongjia CNC berkomitmen untuk memberikan pelanggan solusi CNC canggih untuk memenuhi kebutuhan pelanggan di berbagai industri.
Pabrik dan Peralatan
Berita apa
-
Dalam industri manufaktur yang semakin kompetitif saat ini, perusahaan semakin menuntut solusi permesinan yang berefisiensi tinggi, berpresisi tinggi, dan sangat terintegrasi. Ningbo Hongjia CNC Technology Co., Ltd., ...
BACA SELENGKAPNYA -
Mesin pengeboran dan penyadapan adalah alat mesin yang menggabungkan fungsi pengeboran dan penyadapan. Ini terutama digunakan untuk mengebor lubang dan membuat benang internal (mengetuk) dalam bahan seperti loga...
BACA SELENGKAPNYA -
1. Mengapa industri dirgantara lebih suka pusat belok horizontal ? Keuntungan Gravitasi: Hindari deformasi benda kerja besar Masalah berputar vertikal: Saat memproses be...
BACA SELENGKAPNYA
Pengetahuan Industri
Pusat Pemesinan Vertikal: Alat Cerdas untuk Pembuatan Presisi
Pusat Pemesinan Vertikal , sebagai peralatan pemrosesan CNC berkinerja tinggi, sangat cocok untuk pemrosesan presisi bagian yang kompleks. Ini tidak hanya mengintegrasikan esensi teknologi CNC modern, tetapi juga memastikan stabilitas tinggi dan presisi tinggi dari proses pemrosesan melalui konfigurasi yang dioptimalkan dari serangkaian komponen presisi. Pusat pemesinan vertikal yang diproduksi oleh Ningbo Hongjia CNC Technology Co., Ltd mengadopsi sekrup bola presisi tinggi tingkat C3 dan rel panduan bergulir. Konfigurasi ini sangat meningkatkan kekakuan dan akurasi penentuan posisi tiga sumbu dari alat mesin. Pada saat yang sama, dengan bantalan tingkat P4 dan kopling presisi SpeedCN, stabilitas dan keakuratan proses pemrosesan dipastikan, memberikan fondasi yang kuat untuk pemrosesan presisi tinggi.
Komponen inti: jaminan ganda kualitas dan teknologi
Dalam pemilihan komponen inti, Hongjia CNC bersikeras menggunakan merek-merek teratas di industri ini, seperti sekrup bola level C3 dari PMI, HIWIN atau THK, dan pemandu bergulir dari merek yang sama, untuk memastikan pergerakan alat mesin presisi tinggi dalam arah tiga sumbu. Khusus untuk sumbu Z, seri V6/V7 dilengkapi dengan sekrup bola dan panduan roller dari Rexroth, Hiwin, Yintai atau THK, yang selanjutnya meningkatkan kapasitas bantalan beban dan stabilitas mesin. Ketiga sumbu menggunakan bantalan grade P4, dikombinasikan dengan kopling presisi merek SpeedCN, yang secara efektif mengurangi kesalahan transmisi dan meningkatkan efisiensi pemrosesan.
Pemrosesan yang efisien: kinerja dan perlindungan yang stabil sama pentingnya
Untuk memastikan kinerja pemotongan yang stabil dan efisien, pusat pemesinan vertikal Hongjia CNC dilengkapi dengan spindle hidung pendek speedcn. Desainnya tidak hanya mengoptimalkan transmisi gaya pemotongan, tetapi juga secara efektif mencegah kerusakan spindel ke puing -puing yang dihasilkan selama proses pemotongan melalui penutup pelindung, memperpanjang masa pakai peralatan. Selain itu, sistem pengubah alat sepenuhnya otomatis bawaan mesin sangat meningkatkan efisiensi pemrosesan, dan perangkat penyeimbang nitrogen opsional lebih lanjut menyeimbangkan beban dinamis dalam pergerakan spindle, sehingga dapat mempertahankan kinerja yang sangat baik dalam tugas pemrosesan presisi tinggi, muatan tinggi.
Konfigurasi Fleksibel: memenuhi kebutuhan pemrosesan yang beragam
Untuk memenuhi kebutuhan spesifik pelanggan yang berbeda, pusat pemesinan vertikal Hongjia CNC menyediakan banyak konfigurasi opsional. Misalnya, pelanggan dapat memilih bbt40-ф120-15000rpm tipe langsung speedcn spindle hidung panjang, atau bbt40-ф155-12000rpm tipe langsung speedcn spindle hidung pendek untuk memenuhi persyaratan berbagai bahan dan kesulitan pemrosesan. Pada saat yang sama, pengubah alat Yitai Brand 24T, dengan karakteristiknya yang cepat dan akurat, memberikan dukungan kuat lainnya untuk meningkatkan efisiensi pemrosesan. Untuk aplikasi yang membutuhkan presisi dan stabilitas yang lebih tinggi, Anda juga dapat memilih sistem penyeimbang nitrogen dan meningkatkan ke sistem pendingin air pusat (dibagi menjadi jenis langsung dengan dan tanpa sambungan putar). Konfigurasi ini semakin meningkatkan kinerja alat mesin di lingkungan pemrosesan muatan tinggi presisi tinggi.
