Rumah / Produk / Serial CNC horizontal dan serial milling / NC-106D-Y 3-sumbu Pusat Putar Horizontal Sinkron NC-106D-Y 3-sumbu Pusat Putar Horizontal Sinkron

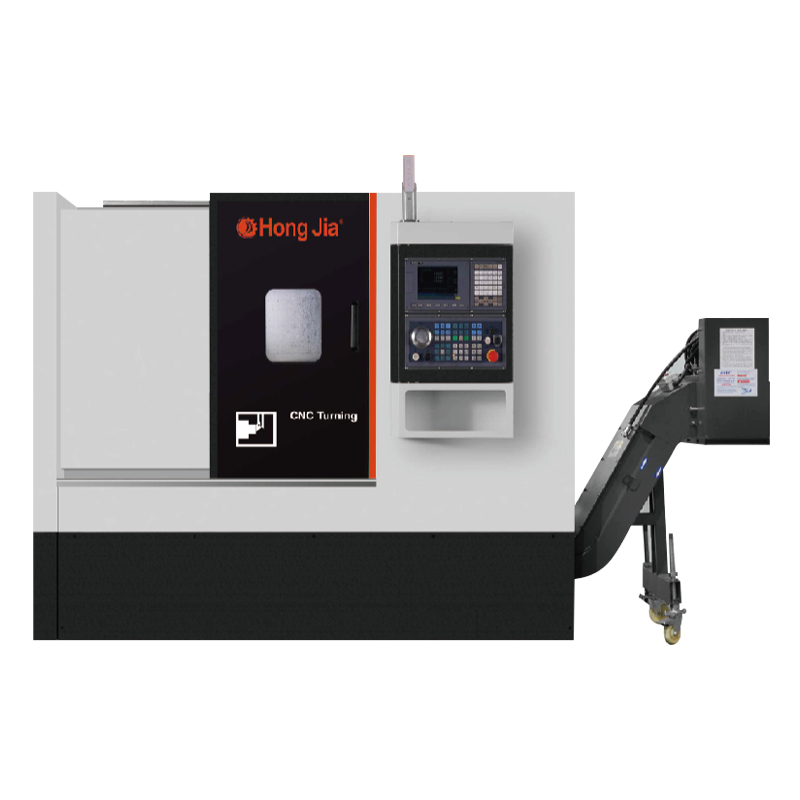

3-sumbu Synchronous Machining Horisontal Turning Center adalah alat mesin CNC berkinerja tinggi dengan kemampuan pemesinan yang kuat dan parameter teknis yang tepat. Diameter permesinan maksimumnya adalah φ230mm dan panjang permesinan maksimum adalah 360mm, yang cocok untuk pemesinan benda kerja ukuran besar; Kecepatan spindel maksimum dapat mencapai 5000 rpm, dilengkapi dengan ujung spindel A2-5 dan spindel melalui lubang-lubang, mendukung operasi permesinan yang efisien dan stabil; Alat mesin mengadopsi menara 12/15-stasiun, dilengkapi dengan menara daya BMT40/ER25, kecepatan maksimum kepala daya adalah 4000 rpm, dan torsi kepala daya adalah 7,7N · m, yang dapat memenuhi kebutuhan pemesinan kompleks kompleks. Perjalanan sumbu pakan mencakup empat arah z, x, y, dan a, dan kecepatan bergerak cepat hingga 20 meter/menit. Persyaratan daya seluruh mesin adalah 13kVA, yang cocok untuk kebutuhan permesinan presisi dalam berbagai skenario industri. Alat mesin memiliki ukuran keseluruhan 2310 × 1510 × 2080mm dan berat total 3800kg, menunjukkan desain yang kompak dan stabil.
Informasi produksi
Kemampuan pemrosesan
1. Dapat diputar, pengeboran. membosankan. penggilingan. mengetuk pemrosesan
2. LT dapat menyelesaikan pemrosesan secara serempak dengan 3 sumbu
3. Struktur dasar kekakuan tinggi, untuk mencapai pemotongan berat
4. Kemampuan pemotongan yang sangat baik dan akurasi pemrosesan yang stabil untuk mencapai produksi tinggi
5. Tangki pendingin gambar digunakan untuk mudah dibersihkan dan dipotong
6. Kapasitas Tangki Standar: 100L
Konfigurasi Dasar Alat Mesin
1. Generasi Baru Sytec/22TB
2. Motor Drive Generasi Baru dan Drive Spindle
3. Spindel bermotor presisi berkecepatan tinggi built-in adalah standar
4. Taiwan atau Japan Wire Rail and Screw
5. Tangki air terpisah
6. Mesin Penghapusan Chip
7. Tekanan oli Tiga cakar
8. Power Tower 12/15 Stasiun
Parameter teknis
| Barang | NC-106D-y |
| Max. Diameter pemesinan | Φ230mm |
| Max. panjang kerja | 360mm |
| Max. Mengubah diameter | 550mm |
| Dimensi spindle chuck | 6/8 inci |
| Max. kecepatan spindel | 5000 menit -1 |
| Bentuk spindleend | A2-5 |
| Melalui aperture spindel | Φ56mm |
| Diameter bagian dalam tabung ekspansi spindel | Φ45mm |
| Diameter bagian dalam bantalan poros utama | Φ90mm |
| Kekuatan spindel | 11kw |
| Torsi spindel berperingkat | 35n.M |
| Max. torsi spindel | 70n.M |
| Jumlah permukaan menara | 12/15 |
| Pegangan alat berdiameter luar | 20x20 |
| Bore bore bore | Φ25mm |
| Model Kepala Daya Turret | BMT40/ER25 |
| Kecepatan maksimum kepala daya menara | 4000mm -1 |
| Power Power Head Motor Tower Cutter Tower | 2.4kw |
| Torsi Kepala Daya Turret | 7.7n.M |
| Pakan sumbu z/x perjalanan arah | Z: 370mm x: 185mm y: 70mm |
| Poros poros perjalanan arah | A: 360mm |
| Poros poros z/x daya motor | 1.7kw |
| Kecepatan shift cepat z/x | Z: 20m/mnt x: 20m/mnt |
| Kecepatan shift cepat a | A: 20m/mnt |
| Kapasitas catu daya | 13kva |
| Dimensi keseluruhan mesin (LXWXH) | 2310 × 1510 × 2080 |
| Berat mesin | 3800kg |
Tetap berhubungan
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. dimulai pada tahun 2006 dan didirikan pada tahun 2018. Terletak di Distrik Baru Qianwan, Kota Ningbo, Provinsi Zhejiang, sayap selatan Zona Ekonomi Delta Sungai Yangtze. Ini adalah perusahaan yang berspesialisasi dalam penelitian, pengembangan, produksi dan penjualan peralatan pemotongan logam CNC. Sebagai Cina NC-106D-Y 3-sumbu Pusat Putar Horizontal Sinkron supplier and custom NC-106D-Y 3-sumbu Pusat Putar Horizontal Sinkron company, Dengan kekuatan teknis yang kuat dan pengalaman industri yang kaya, Hongjia CNC berkomitmen untuk memberikan pelanggan solusi CNC canggih untuk memenuhi kebutuhan pelanggan di berbagai industri.
Pabrik dan Peralatan
Berita apa
-
Dalam industri manufaktur yang semakin kompetitif saat ini, perusahaan semakin menuntut solusi permesinan yang berefisiensi tinggi, berpresisi tinggi, dan sangat terintegrasi. Ningbo Hongjia CNC Technology Co., Ltd., ...
BACA SELENGKAPNYA -
Mesin pengeboran dan penyadapan adalah alat mesin yang menggabungkan fungsi pengeboran dan penyadapan. Ini terutama digunakan untuk mengebor lubang dan membuat benang internal (mengetuk) dalam bahan seperti loga...
BACA SELENGKAPNYA -
1. Mengapa industri dirgantara lebih suka pusat belok horizontal ? Keuntungan Gravitasi: Hindari deformasi benda kerja besar Masalah berputar vertikal: Saat memproses be...
BACA SELENGKAPNYA
Pengetahuan Industri
Dalam manufaktur modern, alat mesin CNC presisi tinggi dan efisiensi tinggi telah menjadi alat penting bagi perusahaan untuk meningkatkan daya saing mereka. Sebagai Peralatan Pemotongan Logam CNC Profesional R&D, Perusahaan Produksi dan Penjualan, Ningbo Hongjia CNC Technology Co., Ltd berkomitmen untuk memberikan pelanggan solusi CNC canggih dengan kekuatan teknis yang kuat dan pengalaman industri yang kaya. Di antara mereka, pusat belok horizontal pemesinan sinkron 3-sumbu adalah alat mesin CNC berkinerja tinggi yang mendukung kebutuhan permesinan presisi dari berbagai industri dengan kemampuan pemesinan yang sangat baik dan parameter teknis yang tepat.
Kemampuan pemesinan yang efisien dan tepat
Itu Pusat belok horisontal pemesinan sinkron 3-sumbu Memiliki kemampuan pemesinan yang sangat baik, dengan diameter permesinan maksimum φ230mm dan panjang pemesinan maksimum 360mm, cocok untuk pemesinan berbagai benda kerja berukuran besar. Kecepatan spindelnya dapat mencapai hingga 5000 rpm, dilengkapi dengan ujung spindel A2-5 dan spindel melalui lubang φ56mm, yang dapat mempertahankan kinerja permesinan yang stabil pada kecepatan tinggi. Karakteristik ini membuat peralatan ini banyak digunakan dalam industri seperti kedirgantaraan, manufaktur mobil, dan instrumen presisi.
Konfigurasi menara yang kuat

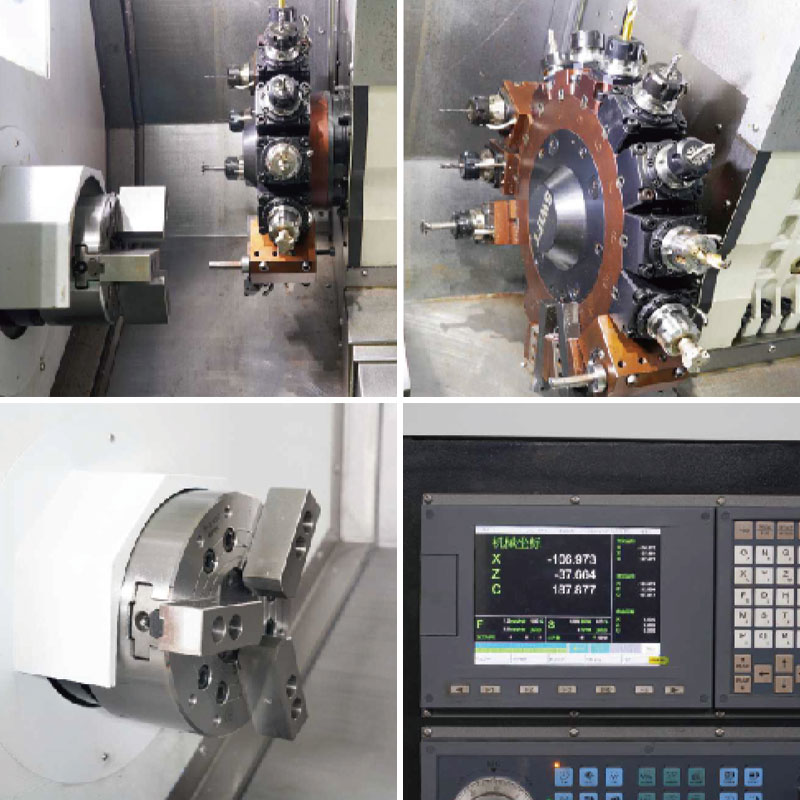

Alat mesin mengadopsi menara 12/15-stasiun dan dilengkapi dengan menara daya BMT40/ER25. Kecepatan maksimum head daya mencapai 4000 rpm dan memiliki torsi 7,7N · m, yang dapat memenuhi kebutuhan pemrosesan bagian yang kompleks. Penerapan Turret Daya memungkinkan alat mesin untuk menyelesaikan beberapa proses seperti penggilingan, pengeboran, dan mengetuk dalam satu penjepitan, sangat meningkatkan efisiensi pemrosesan dan mengurangi kesalahan, dan meningkatkan konsistensi produk.
Kontrol keterkaitan multi-sumbu yang akurat
Perjalanan poros pakan dari pusat belok horisontal sinkron 3-sumbu sinkron mencakup empat arah: Z, x, y, dan A, dan kecepatan bergerak yang cepat hingga 20 meter/menit, memastikan efisiensi dan keakuratan proses pemrosesan. Teknologi pemrosesan sinkron memungkinkan alat mesin untuk mengoordinasikan gerakan dalam beberapa sumbu, sehingga mencapai pemrosesan permukaan yang lebih kompleks dan produksi bagian presisi tinggi. Fitur ini sangat penting dalam industri manufaktur presisi yang menuntut.
Struktur yang kompak dan stabil
Dimensi keseluruhan alat mesin adalah 2310 × 1510 × 2080mm, dengan berat total 3800kg. Strukturnya kompak dan stabil, dan dapat mempertahankan resistensi getaran yang sangat baik selama operasi jangka panjang untuk memastikan akurasi pemrosesan. Selain itu, permintaan daya seluruh mesin adalah 13kVA, yang tidak hanya memenuhi persyaratan pemrosesan intensitas tinggi, tetapi juga memiliki kemampuan kontrol konsumsi energi yang baik.
Cocok untuk berbagai aplikasi industri
Sebagai alat mesin CNC berkinerja tinggi, pusat belok horisontal sinkron 3-sumbu banyak digunakan di berbagai bidang manufaktur presisi. Apakah itu bagian otomotif, peralatan medis, peralatan komunikasi elektronik, atau industri kedirgantaraan, alat mesin ini dapat memberikan perusahaan dengan efisiensi produksi yang sangat baik dan kualitas pemrosesan berkualitas tinggi dengan kemampuan pemrosesan yang efisien dan stabil.
Dukungan teknis terkemuka dan layanan purna jual
Ningbo Hongjia CNC Technology Co., Ltd selalu mematuhi konsep "inovasi teknologi dan keunggulan kualitas", kinerja produk yang terus dioptimalkan, dan memberikan dukungan teknis profesional dan layanan setelah penjualan yang sempurna. Dengan teknologi produksi canggih dan kontrol kualitas yang ketat, Hongjia CNC memastikan bahwa setiap alat mesin CNC yang dikirim keluar dari pabrik memiliki kinerja berkualitas tinggi, menciptakan nilai produksi yang lebih besar untuk pelanggan.
