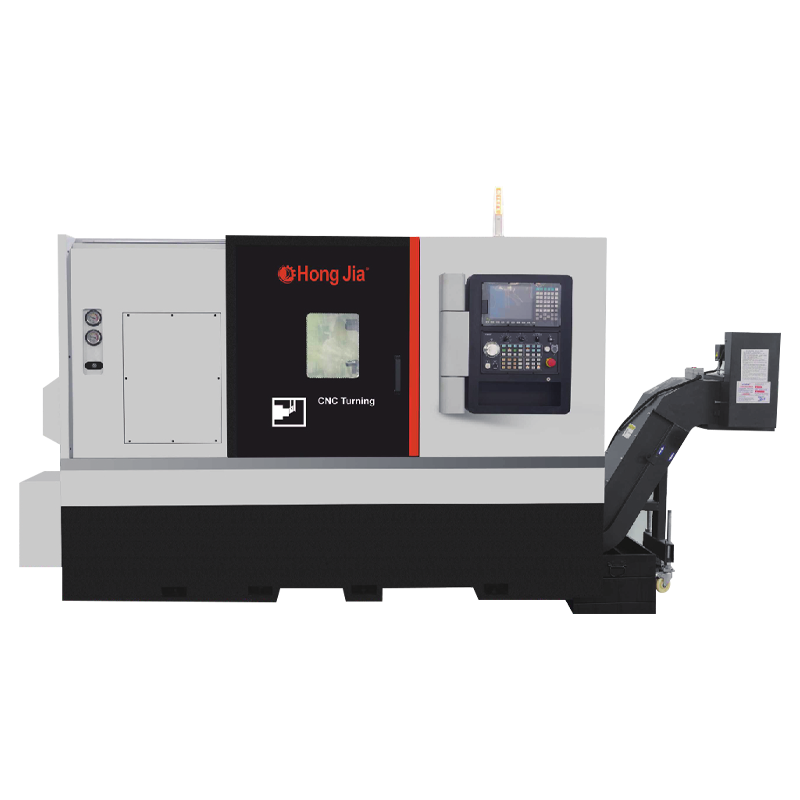

Rumah / Produk / Serial CNC horizontal dan serial milling / NC110D-Y Produksi Tinggi Pusat Horisontal NC110D-Y Produksi Tinggi Pusat Horisontal
Pusat belok horizontal hasil tinggi menggunakan spindel berkinerja tinggi dan sistem pemotongan, yang dapat dengan mudah mengatasi pemrosesan bagian dari berbagai bahan dan bentuk. Daya pemotongan yang kuat dan kecepatan pemotongan yang stabil memastikan efisiensi pemrosesan dan kualitas pemrosesan. Jalur pahat yang dioptimalkan dan parameter pemotongan mengurangi getaran dan keausan selama pemotongan dan memperluas masa pakai pahat.
Panduan Presisi Rel dan sistem penentuan posisi memastikan presisi dan stabilitas tinggi selama pemrosesan. Sensor dan sistem kontrol canggih memantau dan menyesuaikan parameter pemrosesan secara real time untuk memastikan konsistensi dalam akurasi pemrosesan. Sistem dan perlengkapan penjepit yang andal memastikan stabilitas dan akurasi penentuan posisi bagian selama pemrosesan.
Tingkat otomatisasi yang tinggi, mendukung berbagai metode pemuatan dan pembongkaran otomatis, mengurangi intervensi manual, dan meningkatkan efisiensi produksi. Struktur alat mesin yang dioptimalkan dan sistem disipasi panas memastikan operasi stabil jangka panjang, mengurangi waktu henti, dan meningkatkan output keseluruhan.
Informasi produksi
Kapasitas pemrosesan
1. Bubut, pengeboran, dan membosankan dapat dilakukan
2. Struktur dasar kekakuan tinggi, untuk mencapai pemotongan berat
3. Kemampuan pemotongan yang sangat baik dan akurasi pemrosesan yang stabil untuk mencapai produksi tinggi
4. Tangki pendingin gambar digunakan untuk mudah dibersihkan dan dipotong
5. Kapasitas tangki standar: 125L

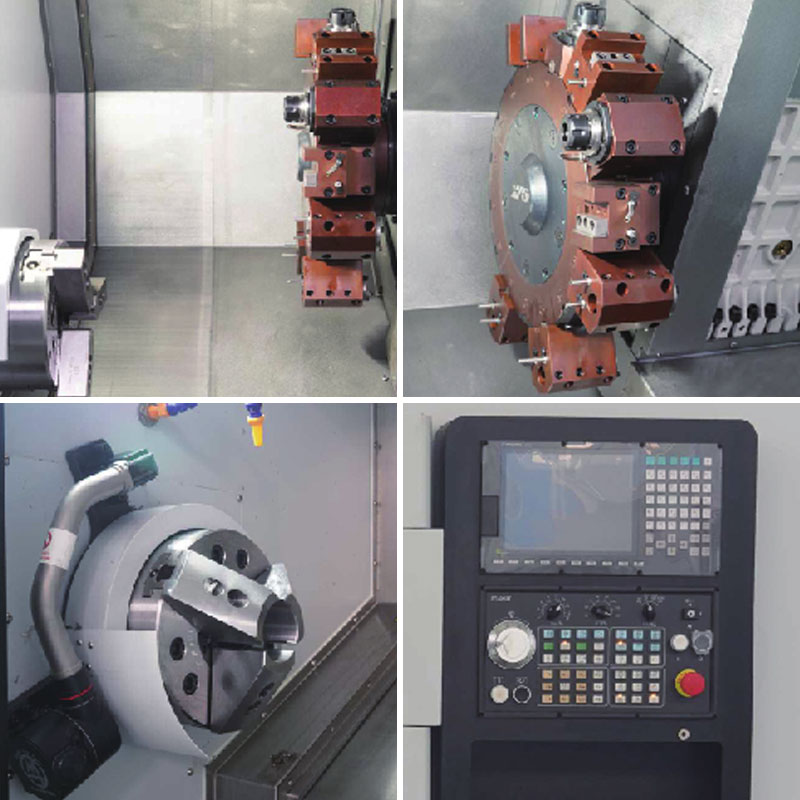

Konfigurasi Dasar Alat Mesin
1. Generasi Baru Sytec/22TB
2. Motor Drive Generasi Baru
3. Generasi baru motor spindle servo torsi tinggi adalah standar
4. Taiwan atau Jepang Rail Wire dan Sekrup 5. Tangki Air yang Terpisah
6. Mesin Penghapusan Chip
7. Tekanan oli Tiga cakar
8. Standar dengan spindle mekanis presisi unit tinggi bawaan bawaan
Parameter teknis
| Barang | Satuan | NC-110D-y | |
| Max. Memutar diameter tempat tidur | mm | Φ750 | |
| Max. Diameter pemesinan | mm | Φ600 | |
| Max. Panjang Bekerja | mm | 700 | |
| Max. Ikat batang melalui diameter lubang | mm | Φ75 | |
| Sumbu utama | Bentuk hidung spindel | A2-8/11 | |
| Spindel melalui diameter lubang | mm | Φ86 | |
| Lancip lubang bagian dalam spindel | MT-6 | ||
| Kemampuan Holding Chuck Tiga Jaw | 10 " | ||
| Tarik bentuk aksi batang | Tekanan hidrolik | ||
| Max. kecepatan spindel | r/mnt | 2500 menit -1 | |
| Daya Motor Utama | KW | 15/18.5 | |
| Memberi makan | Perjalanan X-Axis | mm | 350 |
| Perjalanan Z-Axis | mm | 750 | |
| Kecepatan cepat sumbu x/z | m/mnt | 25 | |
| Presisi | Akurasi penentuan posisi (x/z) | mm | ± 0,005 |
| Akurasi penentuan posisi berulang (x/z) | mm | ± 0,003 | |
| Menara alat daya | Nomor Alat | 12 | |
| Formulir Mengemudi | Servo | ||
| Tinggi tengah | mm | 100 | |
| Toolchangetime (t-t) | S | 0.2 | |
| Spesifikasi pemegang alat yang membosankan | mm | 50 | |
| Spesifikasi pemegang alat persegi | mm | 25 | |
| Kecepatan powerhead | R.P/Min | 4000 | |
| Daya motor head daya | KW | 3.6 | |
| Torsi powerhead | N.M. | 15 | |
| Jenis Powerhead | BMT | 55/65 | |
| Sumbu y | Perjalanan Y-Axis | mm | 150 |
| Torsi motor sumbu y | N.M. | 8.4 | |
| Sekrup sumbu y | bola | 3206 | |
| Formulir Panduan Y-Axis | Rel keras persegi panjang / rel kawat | Rel keras persegi panjang | |
| Tailstock | Lancip lengan tailstock | MT-5 | |
| Diameter lengan tengah | mm | Φ80 | |
| Perjalanan maksimum lengan atas | mm | 100 | |
| Perisai Keselamatan | Sepenuhnya tertutup | ||
| Sistem Kontrol Numerik | SYTEC 22TB/FAN UC OI-TF | ||
| Berat mesin | Kg | 5350 | |
| Dimensi keseluruhan mesin (LXWXH) | mm | 2980 × 2200 × 1950 | |
Tetap berhubungan
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. dimulai pada tahun 2006 dan didirikan pada tahun 2018. Terletak di Distrik Baru Qianwan, Kota Ningbo, Provinsi Zhejiang, sayap selatan Zona Ekonomi Delta Sungai Yangtze. Ini adalah perusahaan yang berspesialisasi dalam penelitian, pengembangan, produksi dan penjualan peralatan pemotongan logam CNC. Sebagai Cina NC110D-Y Produksi Tinggi Pusat Horisontal supplier and custom NC110D-Y Produksi Tinggi Pusat Horisontal company, Dengan kekuatan teknis yang kuat dan pengalaman industri yang kaya, Hongjia CNC berkomitmen untuk memberikan pelanggan solusi CNC canggih untuk memenuhi kebutuhan pelanggan di berbagai industri.
Pabrik dan Peralatan
Berita apa
-
Dalam industri manufaktur yang semakin kompetitif saat ini, perusahaan semakin menuntut solusi permesinan yang berefisiensi tinggi, berpresisi tinggi, dan sangat terintegrasi. Ningbo Hongjia CNC Technology Co., Ltd., ...
BACA SELENGKAPNYA -
Mesin pengeboran dan penyadapan adalah alat mesin yang menggabungkan fungsi pengeboran dan penyadapan. Ini terutama digunakan untuk mengebor lubang dan membuat benang internal (mengetuk) dalam bahan seperti loga...
BACA SELENGKAPNYA -
1. Mengapa industri dirgantara lebih suka pusat belok horizontal ? Keuntungan Gravitasi: Hindari deformasi benda kerja besar Masalah berputar vertikal: Saat memproses be...
BACA SELENGKAPNYA
Pengetahuan Industri
NC110D-Y Produksi Tinggi Pusat Putar Horizontal: Pekerjaan Inovatif Ningbo Hongjia
NC110D-Y Produksi Tinggi Pusat Horisontal Apakah Ningbo Hongjia CNC Technology Co., respons aktif Ltd terhadap persyaratan industri manufaktur modern untuk pemrosesan efisiensi tinggi dan presisi tinggi. Peralatan menggunakan spindle dan sistem pemotongan kinerja tinggi, yang dapat dengan mudah mengatasi tugas pemrosesan benda kerja dari berbagai bahan dan bentuk. Kemampuan pemotongan yang kuat dan kecepatan pemotongan yang stabil memastikan peningkatan ganda efisiensi pemrosesan dan kualitas pemrosesan.
Untuk lebih meningkatkan efisiensi pemrosesan dan kontrol biaya, NC110D-Y produksi horizontal produksi tinggi mengoptimalkan jalur pahat dan parameter pemotongan dalam desain. Desain inovatif ini secara efektif mengurangi getaran dan keausan selama proses pemotongan, tidak hanya memperpanjang masa pakai alat, tetapi juga secara signifikan meningkatkan hasil akhir permukaan mesin. Melalui perhitungan dan simulasi yang tepat, setiap jalur alat direncanakan secara akurat untuk memastikan bahwa setiap pemotongan dapat mencapai efek terbaik, sehingga memaksimalkan efisiensi produksi sambil memastikan kualitas.
Saat mengejar efisiensi tinggi, Ningbo Hongjia CNC Technology Co., Ltd juga mementingkan akurasi dan stabilitas pemrosesan. NC110D-Y Produksi Tinggi Horisontal Turning Center dilengkapi dengan rel pemandu yang tepat dan sistem penentuan posisi untuk memastikan presisi dan stabilitas yang tinggi selama pemrosesan. Sensor dan sistem kontrol canggih memantau dan menyesuaikan parameter pemrosesan secara real time untuk memastikan konsistensi akurasi pemrosesan, dan mempertahankan akurasi pemrosesan yang sangat tinggi bahkan di bawah operasi kontinu jangka panjang.
Otomasi adalah tren pengembangan industri manufaktur modern, dan NC110D-Y Production Horisontal Turning Center juga berkinerja baik dalam hal ini. Peralatan ini mendukung berbagai metode penjepitan dan pembongkaran otomatis, sangat mengurangi intervensi manual dan secara signifikan meningkatkan efisiensi produksi. Baik sistem pemberian makan otomatis dan perangkat penghapusan chip cerdas mencerminkan fondasi mendalam Hongjia CNC dalam penerapan teknologi otomatisasi.
Untuk memastikan operasi stabil jangka panjang dari peralatan, NC110D-Y produksi horizontal produksi tinggi telah sepenuhnya dioptimalkan dalam hal struktur alat mesin dan sistem disipasi panas. Struktur dasar yang solid dan desain kekakuan yang tinggi memungkinkan peralatan untuk menahan beban besar yang dibawa oleh operasi pemotongan berat, memastikan stabilitas dan daya tahan pemrosesan. Pada saat yang sama, sistem disipasi panas yang dioptimalkan secara efektif mengontrol fluktuasi suhu di dalam alat mesin, mengurangi kesalahan pemrosesan yang disebabkan oleh deformasi termal, dan memastikan keakuratan alat mesin di bawah operasi jangka panjang.
Dalam hal konfigurasi, NC110D-Y High Production Horisontal Turning Center juga menunjukkan kecerdikan Ningbo Hongjia CNC Technology Co., Ltd. Sistem kontrol SYTEC/22TB generasi baru, motor drive generasi baru, motor spindle servo torsi tinggi dan konfigurasi standar lainnya memastikan kemajuan dan keandalan peralatan. Selain itu, rel linier dan sekrup timbal yang diimpor dari Taiwan atau Jepang, tangki air independen, konveyor chip otomatis, chucks tiga rahang hidrolik dan spindel mekanik presisi unit tinggi built-in semua memberi pengguna lebih banyak pilihan untuk memenuhi kebutuhan pemrosesan yang berbeda.
