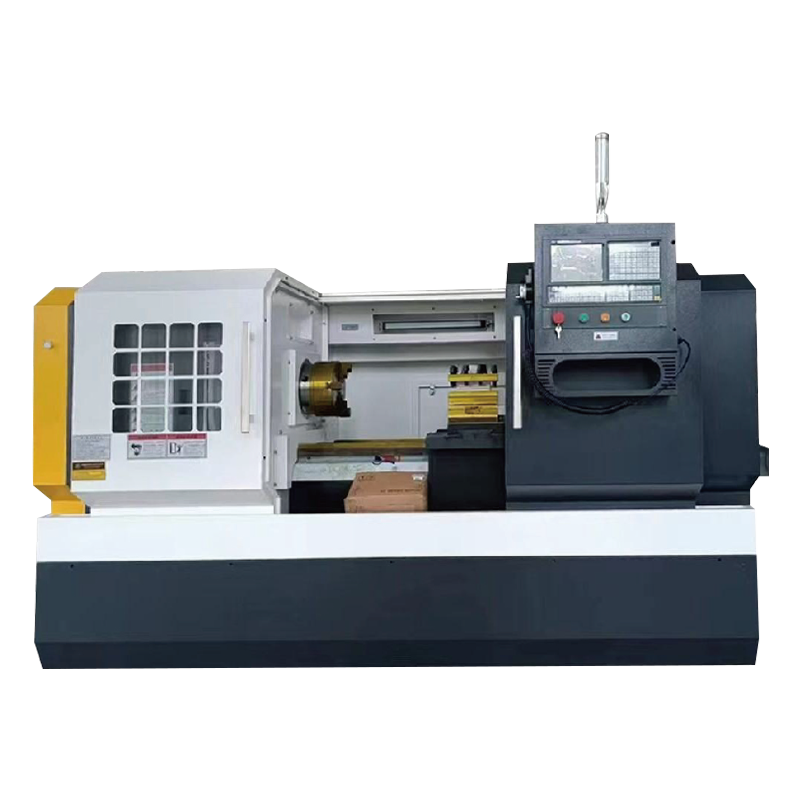

CK6150 High Power CNC Horisontal Bubut
Mesin bubut kontrol numerik
Seri CK6150 CNC Horisontal Bubut memiliki fitur presisi tinggi, daya tinggi, kekakuan tinggi, dll. Bagian dan struktur utamanya dirancang secara optimal, yang merupakan pilihan pertama peralatan untuk poros pemesinan, cakram, busing, permukaan berbentuk khusus, dan benda kerja jenis sekrup.
Sistem CNC GSK980TB3/Huazhong 808 dan sistem servo AC All-Digital, X, Z-Axis adalah kontrol semi-loop, sekrup bola menggunakan sekrup bola presisi level C3, komponen listrik diimpor atau merek-merek terkenal domestik, sesuai dengan sertifikasi CE atau 3C domestik. Mesin ini dilengkapi dengan pemegang alat CNC empat stasiun vertikal dari merek terkenal di Cina, yang memiliki fitur akurasi posisi tinggi, kekuatan tinggi, dan kinerja anti-getaran yang baik.
Peralatan mesin diperiksa sesuai dengan prosedur inspeksi sebelum meninggalkan pabrik. Setiap alat mesin mengadopsi interferometer laser untuk memeriksa akurasi penentuan posisi sumbu X dan Z dan pengulangan akurasi penentuan posisi untuk memastikan stabilitas dan keandalannya.
Informasi produksi
Keuntungan dari alat Mesin
1. Headstock alat mesin dan tempat tidur. Tailstock. Seluruh mesin mengadopsi interferometer laser untuk inspeksi, yang secara efektif dapat menjamin akurasi penentuan posisi sumbu z dan sumbu x, akurasi penentuan posisi mengulangi, reaksi, dan stabilitas mesin.
2. Alat mesin terbuat dari besi cor berkekuatan tinggi dengan bahan khusus tembaga dan kromium, dan panduan tempat tidur dipadamkan hingga kedalaman 3mm, yang secara efektif meningkatkan ketahanan aus dan stabilitas alat mesin.
3. Alat mesin mengadopsi pelumasan terpusat, dan headstock diedarkan dengan pelumasan paksa, yang memastikan kebersihan dan karakteristik disipasi panas dari headstock sebagai respons terhadap cuaca panas di selatan, dan secara efektif memperpanjang umur layanan dari bantalan dan roda gigi.
4. Spindle alat mesin mengadopsi bantalan harbin, spindle through-hole 82mm, dan gigi alat mesin menggunakan penggilingan presisi, secara efektif meningkatkan kekerasan gigi, dan mengurangi kebisingan alat mesin.
5. Mesin ini mengadopsi sekrup bola Hanjiang, sekrup bola sumbu Z, dan sekrup bola sumbu x dengan struktur tarik, yang meningkatkan akurasi pemesinan benda kerja dari lingkaran luar dan ukuran lubang dalam.
6. Mesin ini mengadopsi pemegang alat listrik tanpa-lift empat stasiun. Ukuran shank alat: 25x25mm.
7. Delixi Brand Electrical Appliances

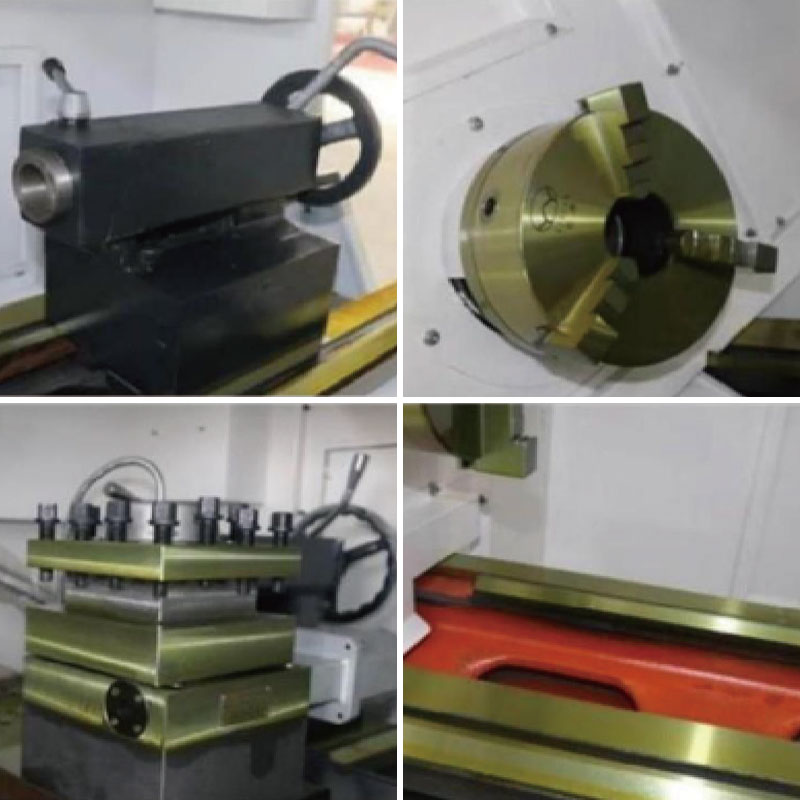

Istirahat alat kontrol numerik
Pemegang alat CNC empat stasiun dengan akurasi posisi tinggi, stabilitas dan keandalan, berbagai aplikasi, struktur sederhana, pemeliharaan yang mudah, dan sebagainya.
Desain tailstock mesin memberikan pertimbangan penuh pada kekakuan, kapasitas bantalan, dan kesenangan penggunaan. Metode jacking manual.
Mesin ini dilengkapi dengan chuck tiga-jaw manual 250mm.
Pemegang alat CNC 4 posisi Wenchang (SanHe) ditandai dengan akurasi posisi tinggi, stabilitas, dan keandalan, berbagai aplikasi, struktur sederhana, dan pemeliharaan yang mudah.
Mengadopsi struktur tempat tidur datar, cetakan pasir resin, pengecoran besi cor berkualitas tinggi, rel panduan mengadopsi proses pendinginan frekuensi menengah dan proses cetakan plastik, yang memiliki ketahanan abrasi yang baik dan retensi akurasi.
Parameter teknis
| Barang | Satuan | CK6150 |
| Diameter belokan maksimum di tempat tidur | mm | Φ500 |
| Diameter belokan maksimum pada pemegang alat | mm | Φ290 |
| Panjang benda kerja maksimum antara dua pusat | mm | 1000 |
| Spindel melalui diameter lubang | mm | 82 |
| Rentang kecepatan spindel | r/mnt | 150-1600 Kecepatan varubte dengan spindle independen atau tiga gigi |
| Jenis ujung spindel | ISO (GB) A2-8 | |
| Lubang lancip depan spindly | Lima Mohs | |
| Daya motor spindel | 7.5 | |
| Bentuk motor spindle | Konversi frekuensi | |
| Istirahat alat kontrol numerik | 4-stasiun vertikal | |
| Ukuran betis | mm | 25x25 |
| Tool Holder Accuracy Positioning | ± 0,01 " | |
| Perjalanan X-Axis | mm | 310mm |
| Perjalanan Z-Axis | mm | 1000mm |
| Kecepatan bergerak cepat | mm/mnt | X: 6000 Z: 8000 |
| Rentang kecepatan umpan | mm/mnt | X: 1 ~ 2000 Z: 1 ~ 2000 |
| Unit Pengaturan Minimum | mm | 0.001 |
| Diameter lengan scot ekor | mm | Φ65 |
| Stroke lengan ekor | mm | 150 |
| Lancip lengan kursi ekor | Lima Mohs | |
| Daya Motor Pendingin | W | 90 |
| Kepala pompa pendingin | m | 5 |
| Aliran pompa pendingin | L/mnt | 25 |
| Sumber Daya | 380V ± 10%, 50Hz ± 1% AC tiga fase | |
| Suhu sekitar | ℃ | 0-40 |
| Kelembaban relatif | % | ≤92 |
| Dimensi keseluruhan mesin (LXWXH) | mm | 2450x1510x1840 |
| Berat mesin bersih | Kg | 2150 |
Tetap berhubungan
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. dimulai pada tahun 2006 dan didirikan pada tahun 2018. Terletak di Distrik Baru Qianwan, Kota Ningbo, Provinsi Zhejiang, sayap selatan Zona Ekonomi Delta Sungai Yangtze. Ini adalah perusahaan yang berspesialisasi dalam penelitian, pengembangan, produksi dan penjualan peralatan pemotongan logam CNC. Sebagai Cina CK6150 High Power CNC Horisontal Bubut supplier and custom CK6150 High Power CNC Horisontal Bubut company, Dengan kekuatan teknis yang kuat dan pengalaman industri yang kaya, Hongjia CNC berkomitmen untuk memberikan pelanggan solusi CNC canggih untuk memenuhi kebutuhan pelanggan di berbagai industri.
Pabrik dan Peralatan
Berita apa
-
Dalam industri manufaktur yang semakin kompetitif saat ini, perusahaan semakin menuntut solusi permesinan yang berefisiensi tinggi, berpresisi tinggi, dan sangat terintegrasi. Ningbo Hongjia CNC Technology Co., Ltd., ...
BACA SELENGKAPNYA -
Mesin pengeboran dan penyadapan adalah alat mesin yang menggabungkan fungsi pengeboran dan penyadapan. Ini terutama digunakan untuk mengebor lubang dan membuat benang internal (mengetuk) dalam bahan seperti loga...
BACA SELENGKAPNYA -
1. Mengapa industri dirgantara lebih suka pusat belok horizontal ? Keuntungan Gravitasi: Hindari deformasi benda kerja besar Masalah berputar vertikal: Saat memproses be...
BACA SELENGKAPNYA
Pengetahuan Industri
CK6150 High Power CNC Horisontal Bubut , sebagai produk bintang Hongjia CNC, menggabungkan presisi tinggi, daya tinggi dan kekakuan tinggi, dan merupakan peralatan yang disukai di bidang pemrosesan mekanis. Konsep desainnya canggih, dan komponen dan struktur utama dioptimalkan untuk memastikan kinerja yang stabil dan kinerja alat mesin yang sangat baik dalam tugas pemrosesan yang kompleks. Ini mengadopsi sistem CNC GSK980TB3/HUAZHONG 808 dan sistem servo AC digital sepenuhnya, dan baik sumbu x dan sumbu Z mengadopsi kontrol loop semi-tertutup untuk memastikan keakuratan proses pemrosesan.
Daya saing inti dari alat mesin terletak pada presisi dan stabilitasnya yang sangat baik. Kotak spindle, tempat tidur, dan tailstock dari mesin bubut CK6150 diperiksa dengan interferometer laser. Proses inspeksi yang ketat ini secara efektif menjamin keakuratan penentuan posisi, keakuratan penentuan posisi berulang, clearance terbalik dan stabilitas keseluruhan sumbu-z dan sumbu x. Tempat tidur terbuat dari besi cor berkekuatan tinggi, dan bahan khusus seperti tembaga dan kromium ditambahkan. Rel tempat tidur dipadamkan dengan kedalaman 3mm, yang sangat meningkatkan ketahanan aus dan stabilitas mesin jangka panjang.
Untuk memenuhi persyaratan disipasi panas yang efisien dari peralatan mesin dalam cuaca panas di selatan, mesin bubut CK6150 mengadopsi sistem pelumasan terpusat. Kotak spindle dipaksa untuk melumasi dan beredar, yang memastikan kebersihan dan kinerja disipasi panas yang baik dari kotak spindle, dan secara efektif memperluas masa pakai bantalan dan roda gigi. Spindle menggunakan bantalan Harbin dengan diameter lubang 82mm. Gear alat mesin tepat ground, yang tidak hanya meningkatkan kekerasan gigi, tetapi juga secara signifikan mengurangi kebisingan operasi alat mesin, menciptakan lingkungan kerja yang lebih tenang bagi pengguna.
Dalam hal sistem transmisi, mesin bubut CK6150 menggunakan sekrup bola presisi merek Hanjiang. Sekrup bola sumbu Z dan sumbu x memiliki struktur tarik. Selain itu, alat mesin dilengkapi dengan komponen listrik merek Delixi dan pemegang alat listrik empat stasiun tanpa pengangkatan alat. Ukuran pegangan pahat adalah 25x25mm, yang selanjutnya meningkatkan efisiensi perubahan alat dan fleksibilitas pemrosesan. Pemegang alat CNC empat stasiun telah menjadi pilihan favorit banyak pengguna untuk posisi presisi tinggi, stabilitas yang baik dan penerapan yang luas, serta strukturnya yang sederhana dan pemeliharaan yang mudah.
Desain Tailstock juga mencerminkan pengejaran detail Hongjia CNC. Tailstock dari mesin bubut CK6150 sepenuhnya mempertimbangkan kekakuan, kapasitas penahan beban dan kemudahan operasi, dan mengadopsi pengangkatan manual untuk memastikan dukungan yang stabil di bawah persyaratan pemrosesan yang berbeda. Alat mesin dilengkapi dengan manual 250mm standar Chuck, yang memberikan kenyamanan untuk benda kerja yang menjepit berbagai bentuk dan ukuran. Pada saat yang sama, alat mesin menggunakan pemegang alat CNC vertikal empat stasiun Wenchang, yang juga dikenal karena presisi tinggi, stabilitas tinggi dan penerapan yang luas. Strukturnya yang ringkas dan pemeliharaan yang mudah semakin meningkatkan kinerja alat mesin secara keseluruhan.
CK6150 High Power CNC horizontal bubut juga cukup cerdik dalam desain struktural. Ini mengadopsi struktur tempat tidur datar, dikombinasikan dengan pengecoran pasir resin dan bahan besi cor berkualitas tinggi, dan rel panduan mengadopsi teknologi pendinginan frekuensi menengah dan cetakan plastik, yang tidak hanya sangat tahan aus, tetapi juga dapat mempertahankan akurasi pemrosesan untuk waktu yang lama.
