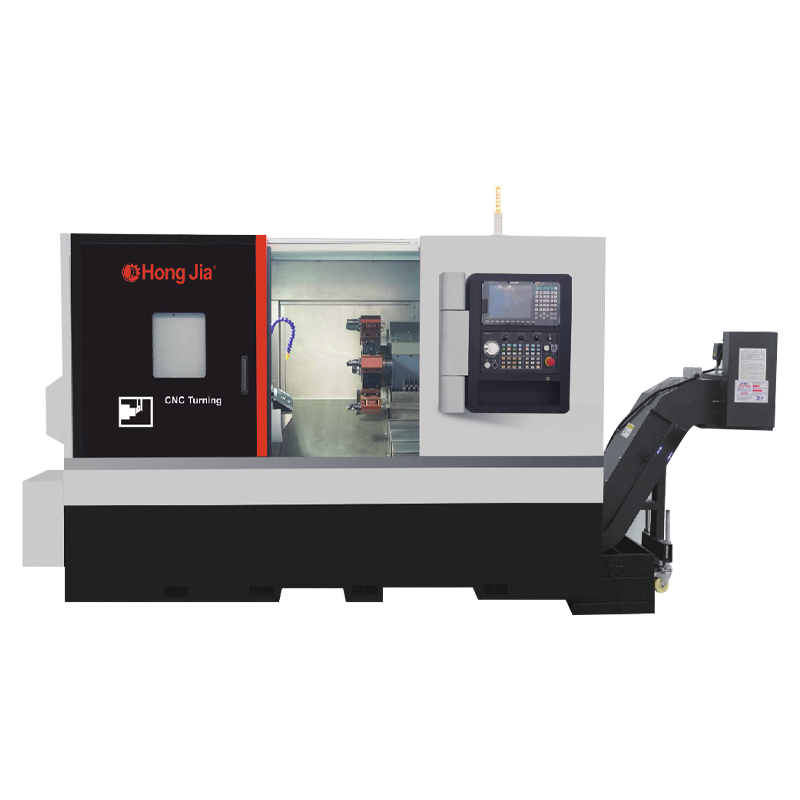

Rumah / Produk / Serial CNC horizontal dan serial milling / NC110D Drive Head Motor Horisontal Turning Center NC110D Drive Head Motor Horisontal Turning Center
Pusat belok horisontal motor power head tidak hanya memiliki fungsi pemrosesan mesin bubut tradisional, tetapi juga dapat melakukan berbagai operasi pemrosesan seperti pengeboran dan membosankan. Fleksibilitas ini memungkinkan satu perangkat untuk menyelesaikan beberapa proses, mengurangi waktu untuk penggantian peralatan dan transfer benda kerja, dan meningkatkan efisiensi pemrosesan secara keseluruhan.
Peralatan mengadopsi desain struktur dasar yang tinggi untuk memastikan stabilitas dan presisi selama pemrosesan. Desain ini memungkinkan peralatan untuk menahan beban besar yang dibawa oleh pemotongan berat dan mempertahankan akurasi pemrosesan yang sama, sehingga memenuhi persyaratan pemrosesan suku cadang presisi tinggi dan berkualitas tinggi.
Motor power head adalah komponen inti dari peralatan. Ini mengadopsi teknologi motorik canggih dan sistem kontrol untuk mencapai pemberian makan yang akurat dan cepat dan pergerakan rotasi. Sistem head daya berkinerja tinggi ini tidak hanya meningkatkan efisiensi pemrosesan, tetapi juga memastikan stabilitas dan keandalan proses pemrosesan.
Informasi produksi
Kapasitas pemrosesan
1. Bubut, pengeboran, dan membosankan dapat dilakukan
2. Struktur dasar kekakuan tinggi, untuk mencapai pemotongan berat
3. Kemampuan pemotongan yang sangat baik dan akurasi pemrosesan yang stabil untuk mencapai produksi tinggi
4. Tangki pendingin gambar digunakan untuk mudah dibersihkan dan dipotong
5. Kapasitas tangki standar: 125L

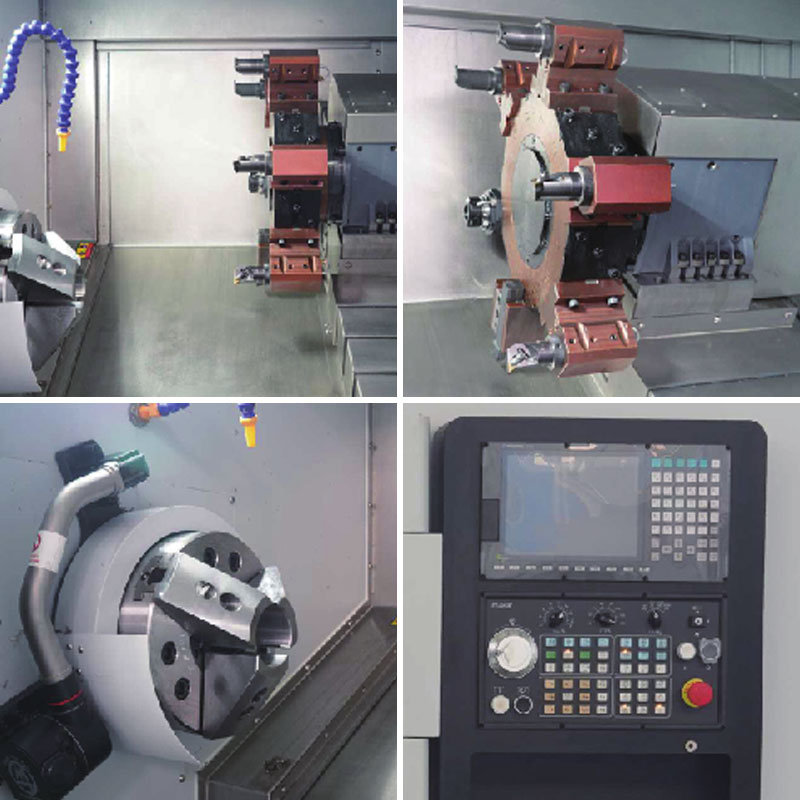

Konfigurasi Dasar Alat Mesin
1. Generasi Baru Sytec22ta
2. Motor Drive Generasi Baru
3. Generasi baru motor spindle servo torsi tinggi adalah standar
4. Taiwan atau Japan Wire Rail and Screw
5. Tangki air terpisah
6. Mesin Penghapusan Chip
7. Tekanan oli Tiga cakar
8. Standar dengan spindle mekanis presisi unit tinggi bawaan bawaan
Parameter teknis
| Barang | Satuan | NC-110D | |
| Max. Memutar diameter tempat tidur | mm | Φ750 | |
| Max. Diameter pemesinan | mm | Φ600 | |
| Max. panjang kerja | mm | 700 | |
| Max. Ikat batang melalui diameter lubang | mm | Φ75 | |
| Sumbu utama | Bentuk hidung spindel | A2-8/11 | |
| Spindel melalui diameter lubang | mm | Φ86 | |
| Lancip lubang bagian dalam spindel | MT-6 | ||
| Kemampuan Holding Chuck Tiga Jaw | 10 " | ||
| Tarik bentuk aksi batang | Tekanan hidrolik | ||
| Max. kecepatan spindel | r/mnt | 2500 menit -1 | |
| Daya Motor Utama | KW | 15/18.5 | |
| Memberi makan | Perjalanan X-Axis | mm | 350 |
| Perjalanan Z-Axis | mm | 750 | |
| Kecepatan cepat sumbu x/z | m/mnt | 25 | |
| Presisi | Akurasi penentuan posisi (x/z) | mm | ± 0,005 |
| Akurasi penentuan posisi berulang (x/z) | mm | ± 0,003 | |
| Menara alat daya | Nomor Alat | 12 | |
| Formulir Mengemudi | Servo | ||
| Tinggi tengah | mm | 100 | |
| Waktu Perubahan Alat (T-T) | S | 0.2 | |
| Spesifikasi pemegang alat yang membosankan | mm | 50 | |
| Spesifikasi pemegang alat persegi | mm | 25 | |
| Kecepatan powerhead | R.P/Min | 4000 | |
| Daya motor head daya | KW | 3.6 | |
| Torsi powerhead | N.M. | 15 | |
| Jenis Powerhead | BMT | 65 | |
| Tailstock | Lancip lengan tailstock | MT-5 | |
| Diameter lengan tengah | mm | Φ80 | |
| Perjalanan maksimum lengan atas | mm | 100 | |
| Perisai Keselamatan | Sepenuhnya tertutup | ||
| Sistem Kontrol Numerik | Generasi baru 22ta/fanuc 0i-tf | ||
| Berat mesin | Kg | 5200 | |
| Dirnensi keseluruhan mesin (LXWXH) | mm | 2980 × 2200 × 1950 | |
Tetap berhubungan
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. dimulai pada tahun 2006 dan didirikan pada tahun 2018. Terletak di Distrik Baru Qianwan, Kota Ningbo, Provinsi Zhejiang, sayap selatan Zona Ekonomi Delta Sungai Yangtze. Ini adalah perusahaan yang berspesialisasi dalam penelitian, pengembangan, produksi dan penjualan peralatan pemotongan logam CNC. Sebagai Cina NC110D Drive Head Motor Horisontal Turning Center supplier and custom NC110D Drive Head Motor Horisontal Turning Center company, Dengan kekuatan teknis yang kuat dan pengalaman industri yang kaya, Hongjia CNC berkomitmen untuk memberikan pelanggan solusi CNC canggih untuk memenuhi kebutuhan pelanggan di berbagai industri.
Pabrik dan Peralatan
Berita apa
-
Dalam industri manufaktur yang semakin kompetitif saat ini, perusahaan semakin menuntut solusi permesinan yang berefisiensi tinggi, berpresisi tinggi, dan sangat terintegrasi. Ningbo Hongjia CNC Technology Co., Ltd., ...
BACA SELENGKAPNYA -
Mesin pengeboran dan penyadapan adalah alat mesin yang menggabungkan fungsi pengeboran dan penyadapan. Ini terutama digunakan untuk mengebor lubang dan membuat benang internal (mengetuk) dalam bahan seperti loga...
BACA SELENGKAPNYA -
1. Mengapa industri dirgantara lebih suka pusat belok horizontal ? Keuntungan Gravitasi: Hindari deformasi benda kerja besar Masalah berputar vertikal: Saat memproses be...
BACA SELENGKAPNYA
Pengetahuan Industri
Karakteristik pemrosesan efisiensi tinggi dari pusat belokan horisontal motor head drive
1. Karakteristik Struktural dan Efisiensi Tinggi
Pusat belok horisontal motor head drive Umumnya mengadopsi struktur bingkai gantry, dan lapisan mesin sebagian besar terbuat dari bahan beton polimer, yang memiliki kinerja redaman yang baik dan konduktivitas termal rendah, yang kondusif untuk meningkatkan akurasi pemrosesan cetakan. Pusat belok horisontal head drive yang diproduksi oleh Ningbo Hongjia CNC Technology Co., Ltd mengadopsi desain struktural canggih ini untuk memastikan stabilitas dan akurasi alat mesin di bawah operasi berkecepatan tinggi.
2. Teknologi Drive Lanjutan
Dalam hal mode drive, pusat belok horisontal motor head drive telah berkembang dari motor servo motor gerakan linier (x/y/y/z) dan penggerak sekrup bola ke penggerak motor linier saat ini. Motor linier menghilangkan elemen transmisi yang mengubah gerakan putar menjadi gerakan linier, sehingga secara signifikan meningkatkan kinerja dinamis, kecepatan bergerak dan akurasi pemrosesan sumbu. Beberapa produk Ningbo Hongjia CNC Technology Co., Ltd telah mengadopsi teknologi drive motor linier, yang telah sangat meningkatkan akselerasi poros dan kecepatan perjalanan cepat dari alat mesin, sehingga secara signifikan meningkatkan efisiensi produksi.
Selain itu, ayunan meja putar dan ayunan dan rotasi kepala spindel secara luas direalisasikan oleh motor torsi. Motor torsi adalah motor sinkron yang rotornya secara langsung dipasang pada komponen yang akan digerakkan tanpa elemen transmisi mekanis. Oleh karena itu, ia memiliki kekakuan beban statis dan dinamis yang sangat tinggi, yang meningkatkan akurasi penentuan posisi dan pengulangan sumbu putar dan sumbu ayun.
3. Spindle listrik presisi tinggi
Spindel listrik adalah komponen inti dari pusat belokan horisontal motor kepala drive. Dalam pemrosesan permukaan bentuk bebas cetakan dan kontur kompleks, pabrik ujung berdiameter lebih kecil sering digunakan, yang membutuhkan spindel listrik memiliki kecepatan yang sangat tinggi. Saat ini, kecepatan spindel dari pusat pemesinan berkecepatan tinggi di pasaran sebagian besar antara 18000 dan 42000R/menit, sedangkan kecepatan spindel dari beberapa produk kelas atas bahkan dapat mencapai lebih dari 54000R/menit. Pusat belok horisontal motor head drive dari Ningbo Hongjia CNC Technology Co., Ltd dilengkapi dengan spindel listrik presisi tinggi dengan kecepatan tinggi dan stabilitas yang baik, yang dapat memenuhi kebutuhan pemrosesan berbagai cetakan kompleks.
Untuk memastikan stabilitas spindel listrik berkecepatan tinggi, alat mesin juga dilengkapi dengan sensor untuk mengukur suhu, perpindahan dan getaran, sehingga dapat memantau kenaikan suhu, perpindahan aksial dan getaran motor, bantalan dan spindle. Sensor -sensor ini menyediakan data koreksi untuk sistem CNC untuk memodifikasi kecepatan spindel dan kecepatan umpan, mengoptimalkan parameter pemrosesan, dan dengan demikian memastikan akurasi dan efisiensi pemrosesan.
4. Sistem Kontrol Lanjutan
Sistem kontrol CNC adalah bagian penting dari pusat belok horisontal motor head drive, yang sebagian besar menentukan kecepatan, akurasi, dan kualitas permukaan pemrosesan alat mesin. Waktu pemrosesan segmen program dari sistem kontrol CNC kelas atas umumnya dapat mencapai kurang dari 0,5 ms, yang dapat memenuhi persyaratan pemrosesan waktu nyata dari aliran data dalam pemrosesan berkecepatan tinggi. Pusat belok horizontal head head drive dari Ningbo Hongjia CNC Technology Co., Ltd dilengkapi dengan sistem kontrol CNC canggih untuk memastikan stabilitas dan akurasi alat mesin di bawah operasi berkecepatan tinggi.
