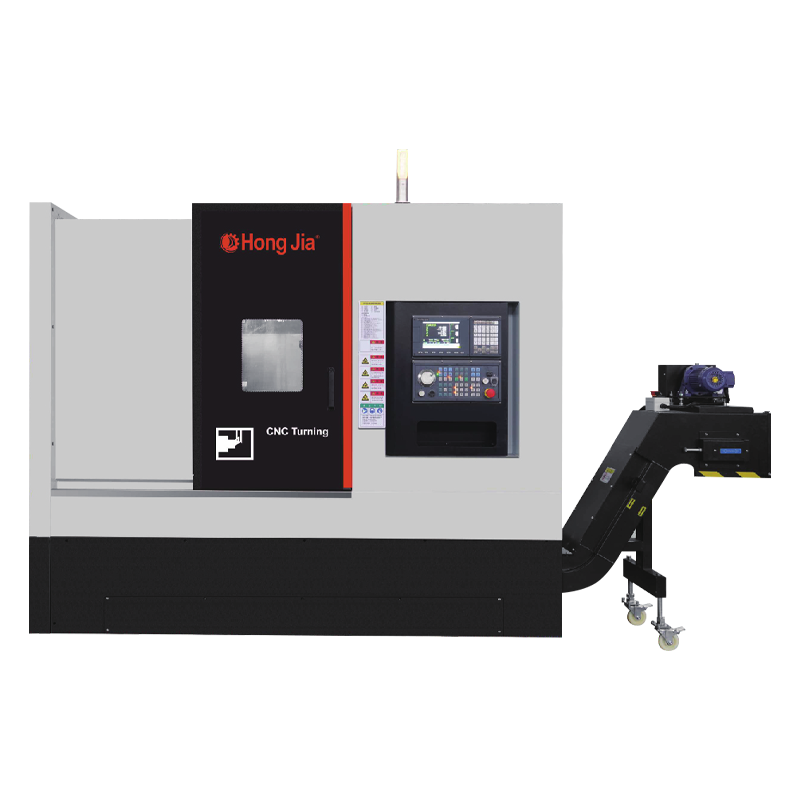

Rumah / Produk / Serial CNC horizontal dan serial milling / NC108D-Y Pusat Putar Horisontal Tangki Pendingin NC108D-Y Pusat Putar Horisontal Tangki Pendingin
Pusat belok horizontal dengan tangki pendingin tarik-keluar memisahkan penyimpanan cairan pemotong dari badan alat mesin, secara efektif menghindari potensi risiko korosi dari cairan pemotongan pada bagian presisi dari alat mesin, dan sangat mengurangi laju kegagalan alat mesin yang disebabkan oleh kebocoran cairan pemotongan. Tangki air independen tidak hanya meningkatkan kinerja perlindungan keseluruhan dari alat mesin, tetapi juga membuat alat mesin tetap kering dan bersih, memperpanjang masa pakai peralatan.
Sistem penghapusan chip yang efisien yang dilengkapi adalah kunci untuk meningkatkan efisiensi pemrosesan dan menjaga alat mesin tetap bersih. Sistem ini mengadopsi teknologi penghapusan chip canggih dan desain struktural, yang dapat dengan cepat dan akurat menghapus berbagai chip yang dihasilkan selama pemrosesan, secara efektif menghindari kegagalan alat mesin dan mengurangi akurasi pemrosesan yang disebabkan oleh akumulasi chip.
Prinsip kerja konveyor chip yang efisien sederhana dan efisien. Selama pemrosesan, chip dengan cepat dikumpulkan dan diangkut ke area pengumpulan yang ditentukan melalui pipa penghapusan chip. Selama proses ini, konveyor chip dapat secara cerdas mengidentifikasi jenis dan ukuran chip, menyesuaikan kecepatan dan kekuatan penghapusan chip, dan memastikan efek penghapusan chip terbaik. Pada saat yang sama, konveyor chip memiliki kebisingan operasi yang rendah dan tidak akan mengganggu lingkungan operasi.
Informasi produksi
KapaSitas pemrosesan
1. Bubut, pengeboran, dan membosankan dapat dilakukan
2. Struktur dasar kekakuan tinggi, untuk mencapai pemotongan berat
3. Kemampuan pemotongan yang sangat baik dan akurasi pemrosesan yang stabil untuk mencapai produksi tinggi
4. Tangki pendingin gambar digunakan untuk mudah dibersihkan dan dipotong
5. Kapasitas tangki standar: 125L
Konfigurasi Dasar Alat Mesin
1. Generasi Baru Sytec/22TB
2. Motor Drive Generasi Baru
3. Generasi baru motor spindle servo torsi tinggi adalah standar
4. Taiwan atau Japan Wire Rail and Screw
5. Tangki air terpisah
6. Mesin Penghapusan Chip
7. Tekanan oli Tiga cakar
8. Standar dengan spindle mekanis presisi unit tinggi bawaan bawaan
Parameter teknis
| Barang | Satuan | NC-108D-y | |
| Max. Memutar diameter di tempat tidur | mm | Φ650 | |
| Max. Diameter permesinan (jenis cakram) | mm | Φ300 | |
| MAX. MACHINING DIAMETER (Tipe Poros) | mm | Φ350 | |
| Max. Mengubah diameter di atas skateboard | mm | Φ280 | |
| Jarak antara dua pusat | mm | 500 | |
| Max. panjang kerja | mm | 460 | |
| Max. Ikat batang melalui diameter lubang | mm | Φ52 | |

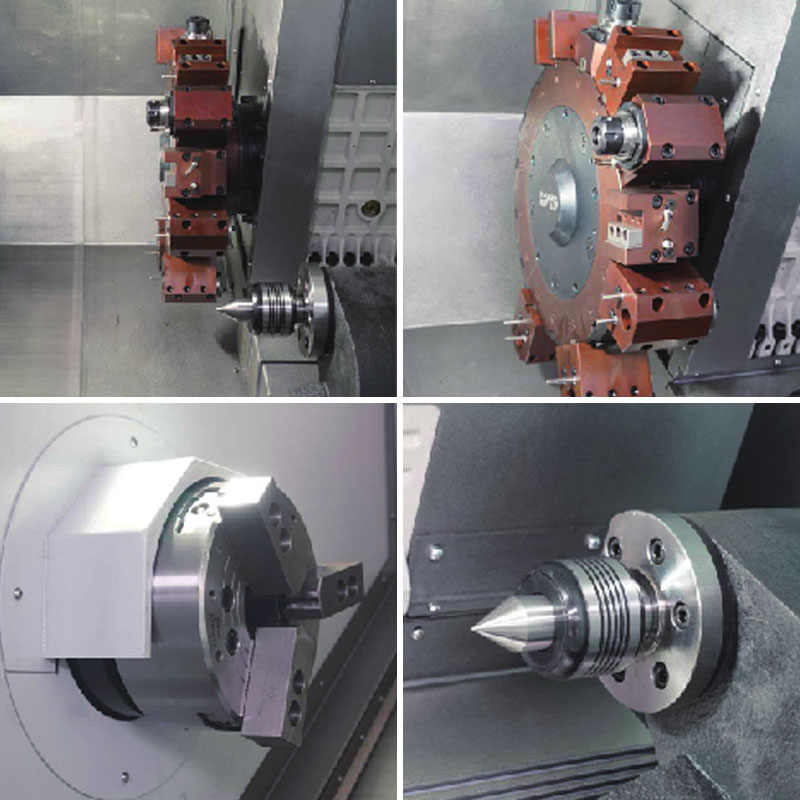

| Sumbu utama | Bentuk hidung spindel | A2-6 | |
| Spindel melalui diameter lubang | mm | Φ66 | |
| Lancip lubang bagian dalam spindel | MT-6 | ||
| Kemampuan Holding Chuck Tiga Jaw | 8 " | ||
| Tarik bentuk aksi batang | Tekanan hidrolik | ||
| Max. kecepatan spindel | r/mnt | 4000 | |
| Daya Motor Utama | KW | 11/15 | |
| Memberi makan | Perjalanan X-Axis | mm | 225 |
| Perjalanan Z-Axis | mm | 490 | |
| Kecepatan cepat sumbu x/z | m/mnt | 25 | |
| Presisi | Akurasi penentuan posisi (x/z) | mm | 0,008/0,010 |
| Akurasi penentuan posisi berulang (x/z) | mm | 0,006/0,008 | |
| Menara alat daya | Nomor Alat | 12 | |
| Formulir Mengemudi | servo | ||
| Tinggi tengah | mm | 170 | |
| Waktu Perubahan Alat (T-T) | s | 0.2 | |
| Spesifikasi pemegang alat yang membosankan | mm | 32 | |
| Spesifikasi pemegang alat persegi | mm | 25 | |
| Kecepatan powerhead | R.P/Min | 4000 | |
| Daya motor head daya | KW | 3.6 | |
| Torsi powerhead | N.M. | 15 | |
| Jenis Powerhead | BMT | 55 | |
| Sumbu y | Perjalanan Y-Axis | mm | 100 |
| Torsi motor sumbu y | N.M. | 8.4 | |
| Sekrup sumbu y | bola | 3206 | |
| Formulir Panduan Y-Axis | Rel keras persegi panjang / rel kawat | Rel keras persegi panjang | |
| Tailstock | Lancip lengan tailstock | MT-5 | |
| Max/Min. memegang panjang benda kerja | mm | 500/60 | |
| Perisai Keselamatan | Sepenuhnya tertutup | ||
| Sistem Kontrol Numerik | SYTEC22TB/ Fanuc 0i-tf/ gsk988ta | ||
| Berat mesin | Kg | ≈4400 | |
| Dimensi keseluruhan mesin (LXWXH) | mm | 2420x1700x2050 | |
Tetap berhubungan
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. dimulai pada tahun 2006 dan didirikan pada tahun 2018. Terletak di Distrik Baru Qianwan, Kota Ningbo, Provinsi Zhejiang, sayap selatan Zona Ekonomi Delta Sungai Yangtze. Ini adalah perusahaan yang berspesialisasi dalam penelitian, pengembangan, produksi dan penjualan peralatan pemotongan logam CNC. Sebagai Cina NC108D-Y Pusat Putar Horisontal Tangki Pendingin supplier and custom NC108D-Y Pusat Putar Horisontal Tangki Pendingin company, Dengan kekuatan teknis yang kuat dan pengalaman industri yang kaya, Hongjia CNC berkomitmen untuk memberikan pelanggan solusi CNC canggih untuk memenuhi kebutuhan pelanggan di berbagai industri.
Pabrik dan Peralatan
Berita apa
-
Dalam industri manufaktur yang semakin kompetitif saat ini, perusahaan semakin menuntut solusi permesinan yang berefisiensi tinggi, berpresisi tinggi, dan sangat terintegrasi. Ningbo Hongjia CNC Technology Co., Ltd., ...
BACA SELENGKAPNYA -
Mesin pengeboran dan penyadapan adalah alat mesin yang menggabungkan fungsi pengeboran dan penyadapan. Ini terutama digunakan untuk mengebor lubang dan membuat benang internal (mengetuk) dalam bahan seperti loga...
BACA SELENGKAPNYA -
1. Mengapa industri dirgantara lebih suka pusat belok horizontal ? Keuntungan Gravitasi: Hindari deformasi benda kerja besar Masalah berputar vertikal: Saat memproses be...
BACA SELENGKAPNYA
Pengetahuan Industri
Apa saja fitur unik dari Drawout Coolant Tank Horisontal Turning Center?
1. Desain Sistem Pendingin Inovatif
Sorotan utama dari Drawout Coolant Tank Horizontal Turning Center adalah desain sistem pendingin yang inovatif. Sistem pendingin bubut tradisional sering memiliki masalah seperti efek pendinginan yang buruk dan pemeliharaan yang sulit. Tangki pendingin dari mesin bubut ini mengadopsi desain yang dapat dilepas, yang tidak hanya nyaman untuk pemeliharaan dan pembersihan harian, tetapi juga memastikan bahwa pendingin selalu bersih, sehingga meningkatkan efisiensi pendinginan dan akurasi pemesinan. Pada saat yang sama, pendingin disemprotkan secara merata pada benda kerja dan alat melalui nozzle yang tepat, secara efektif mengurangi suhu pemotongan dan memperpanjang masa pakai alat.
2. Fungsi rotasi horizontal presisi tinggi
Fitur unik lain dari pusat belok drawout coolant horizontal adalah mekanisme rotasi horizontal presisi tinggi. Desain ini memungkinkan mesin bubut untuk dengan mudah mencapai rotasi yang tepat dan penentuan posisi benda kerja, sehingga memenuhi kebutuhan pemrosesan bagian yang kompleks. Selama proses pemrosesan, spindle dan tailstock mesin bubut dapat bergerak secara sinkron untuk memastikan bahwa benda kerja tetap stabil selama rotasi.
Ningbo Hongjia CNC Technology Co., produk mesin bubut CNC Ltd juga unggul dalam kontrol presisi. Bubut ini juga dilengkapi dengan sistem CNC canggih, yang dapat mencapai kontrol yang tepat dan penyesuaian parameter pemrosesan, lebih lanjut meningkatkan efisiensi pemrosesan dan kualitas benda kerja.
3. Kemampuan pemrosesan yang kuat dan kemampuan beradaptasi
Drawout Coolant Tank Horisontal Turning Center juga memiliki kemampuan pemrosesan yang kuat dan kemampuan beradaptasi yang luas. Apakah itu memproses benda kerja besar atau bagian kecil, mesin bubut ini dapat dengan mudah mengatasinya. Struktur dasar yang kokoh dan sistem transmisi yang tepat memastikan stabilitas dan ketepatan mesin bubut dengan kecepatan tinggi. Pada saat yang sama, mesin bubut juga mendukung berbagai konfigurasi alat dan perlengkapan, yang memungkinkannya beradaptasi dengan berbagai bahan dan persyaratan pemrosesan.
Ningbo Hongjia CNC Technology Co., produk mesin bubut CNC Ltd juga terpuji dalam hal kemampuan pemrosesan dan kemampuan beradaptasi. Bubut ini dapat memproses berbagai bentuk kompleks bagian, seperti poros, cakram, lengan, dll. Pada saat yang sama, mereka juga mendukung berbagai metode pemrosesan, seperti memutar, penggilingan, pengeboran, membosankan, dll., Lebih lanjut memperluas rentang aplikasi mesin bubut.
4. Operasi dan Pemantauan Cerdas
Dengan pengembangan teknologi manufaktur cerdas, Drawout Coolant Tank Horisontal Turning Center juga telah memasukkan elemen cerdas. Bubut modern dilengkapi dengan sistem CNC canggih dan antarmuka interaksi manusia-komputer, memungkinkan operator untuk dengan mudah mengatur, memantau dan menyesuaikan parameter pemrosesan. Pada saat yang sama, mesin bubut juga mendukung pemantauan jarak jauh dan fungsi diagnosis kesalahan, yang dapat mencerminkan status operasi dan kondisi abnormal bubut secara real time, memfasilitasi pemeliharaan dan pemeliharaan yang tepat waktu.
Ningbo Hongjia CNC Technology Co., Ltd juga telah mencapai hasil luar biasa dalam kecerdasan mesin bubut CNC. Bubut mereka dilengkapi dengan sistem CNC canggih dan teknologi sensor, yang dapat memantau berbagai parameter dan informasi status selama proses pemrosesan secara real time. Informasi ini dapat ditampilkan dan direkam melalui antarmuka interaksi manusia-komputer, yang nyaman bagi operator untuk menganalisis dan menyesuaikan.
