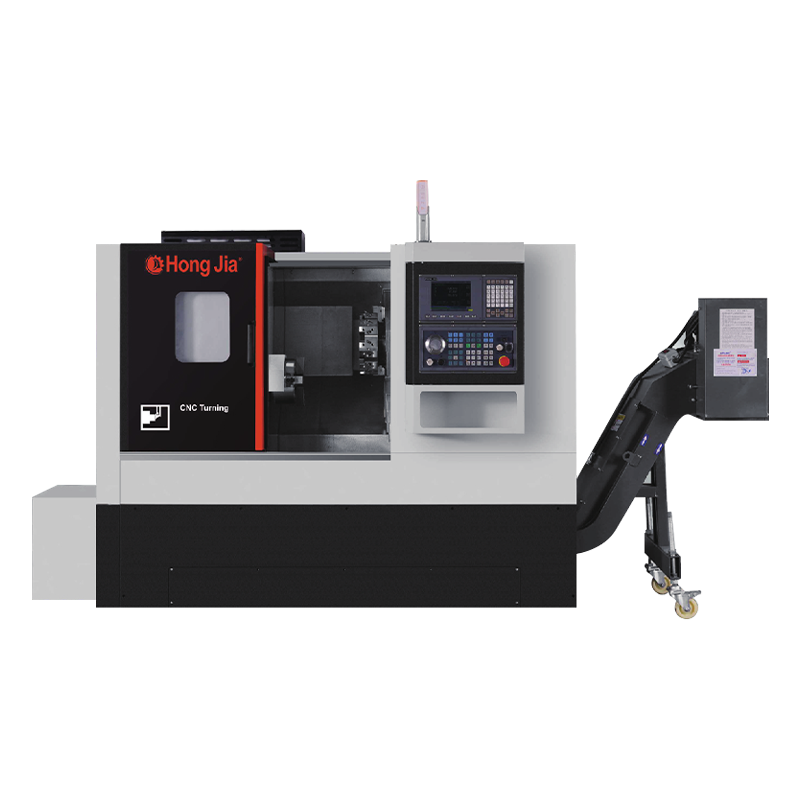

Pusat Putar Horisontal NC-106
Pusat belok horizontal tidak hanya pandai dalam operasi belok tradisional, tetapi juga mengintegrasikan beberapa fungsi pemrosesan seperti pengeboran, membosankan, penggilingan, dan mengetuk. Satu perangkat dapat menyelesaikan banyak proses, sangat mengurangi jumlah transfer benda kerja dan meningkatkan efisiensi produksi. Penggunaan sistem kontrol servo canggih dan desain rel panduan presisi memastikan bahwa setiap pemrosesan dapat memenuhi persyaratan akurasi tingkat mikron. Apakah itu memutar kontur kompleks atau operasi penggilingan halus, itu dapat dengan mudah ditangani.
Struktur tempat tidur casting secara keseluruhan telah mengalami perlakuan panas yang ketat untuk memastikan bahwa alat mesin masih dapat mempertahankan stabilitas dan akurasi di bawah pemrosesan beban berat jangka panjang. Ini memberi pengguna keandalan pemrosesan yang lebih tinggi dan masa pakai layanan yang lebih lama. Pusat belok horizontal banyak digunakan dalam ruang angkasa, pembuatan mobil, pembuatan cetakan, mesin presisi dan bidang lainnya.
Informasi produksi
Kemampuan pemrosesan
1. Bubut, pengeboran, dan membosankan dapat dilakukan
2. Struktur dasar kekakuan tinggi, untuk mencapai pemotongan berat
3. Kemampuan pemotongan yang sangat baik dan akurasi pemrosesan yang stabil untuk mencapai produksi tinggi
4. Tangki pendingin gambar digunakan untuk mudah dibersihkan dan dipotong
5. Kapasitas Tangki Standar: 100L
Konfigurasi Dasar Alat Mesin
1. Generasi Baru Sytec/7ta-E
2. Motor Drive Generasi Baru dan Drive Spindle
3. Generasi baru motor spindle servo torsi tinggi adalah standar
4. Taiwan atau Japan Wire Rail and Screw
5. Tangki air terpisah
6. Mesin Penghapusan Chip
7. Tekanan oli Tiga cakar
8. Standar dengan spindle mekanis presisi unit tinggi bawaan bawaan
Parameter teknis
| Barang | NC-106 |
| Max. Diameter pemesinan | Φ300mm |
| Max. panjang kerja | 350mm |
| Max. Mengubah diameter | 500mm |
| Dimensi spindle chuck | 6/8 inci |
| Max. kecepatan spindel | 4000 menit -1 |
| Bentuk ujung spindel | A2-5 |
| Melalui aperture spindel | Φ56mm |
| Diameter bagian dalam tabung ekspansi spindel | Φ45mm |
| Diameter bagian dalam bantalan poros utama | Φ90mm |
| Kekuatan spindel | 7.5kw/11kw |
| Torsi spindel berperingkat | 70n.M |
| Max. torsi spindel | 100n.M |
| Jumlah permukaan menara | 8 |
| Pegangan alat berdiameter luar | 25x25 |
| Bore bore bore | Φ32mm |
| Perjalanan z/x | Z: 370mm x: 200mm |
| Kecepatan shift cepat z/x | Z: 20m/mnt x: 20m/mnt |
| Kapasitas catu daya | 18kva |
| Dimensi keseluruhan mesin (LXWXH) | 2350 × 1560 × 1715 mm (tanpa chip conveyor) Mesin pelepasan chip tidak termasuk |
| Berat mesin | 3300kg |
Tetap berhubungan
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. dimulai pada tahun 2006 dan didirikan pada tahun 2018. Terletak di Distrik Baru Qianwan, Kota Ningbo, Provinsi Zhejiang, sayap selatan Zona Ekonomi Delta Sungai Yangtze. Ini adalah perusahaan yang berspesialisasi dalam penelitian, pengembangan, produksi dan penjualan peralatan pemotongan logam CNC. Sebagai Cina Pusat Putar Horisontal NC-106 supplier and custom Pusat Putar Horisontal NC-106 company, Dengan kekuatan teknis yang kuat dan pengalaman industri yang kaya, Hongjia CNC berkomitmen untuk memberikan pelanggan solusi CNC canggih untuk memenuhi kebutuhan pelanggan di berbagai industri.
Pabrik dan Peralatan
Berita apa
-
Dalam industri manufaktur yang semakin kompetitif saat ini, perusahaan semakin menuntut solusi permesinan yang berefisiensi tinggi, berpresisi tinggi, dan sangat terintegrasi. Ningbo Hongjia CNC Technology Co., Ltd., ...
BACA SELENGKAPNYA -
Mesin pengeboran dan penyadapan adalah alat mesin yang menggabungkan fungsi pengeboran dan penyadapan. Ini terutama digunakan untuk mengebor lubang dan membuat benang internal (mengetuk) dalam bahan seperti loga...
BACA SELENGKAPNYA -
1. Mengapa industri dirgantara lebih suka pusat belok horizontal ? Keuntungan Gravitasi: Hindari deformasi benda kerja besar Masalah berputar vertikal: Saat memproses be...
BACA SELENGKAPNYA
Pengetahuan Industri
Peralatan Mesin CNC presisi tinggi dan efisiensi tinggi-Pusat Putar Horisontal
Dalam manufaktur modern, peralatan pemesinan presisi tinggi dan efisiensi tinggi telah menjadi kunci untuk meningkatkan produktivitas di berbagai industri. Pusat belok horizontal tidak hanya memiliki fungsi belok tradisional, tetapi juga mengintegrasikan beberapa fungsi pemesinan seperti pengeboran, membosankan, penggilingan dan penyadapan. Satu perangkat dapat menyelesaikan beberapa proses, sangat mengurangi jumlah waktu penanganan benda kerja dan meningkatkan efisiensi produksi. Fleksibilitas ini menjadikan pusat belok horizontal pilihan ideal untuk berbagai industri seperti kedirgantaraan, manufaktur mobil, pemrosesan cetakan, dan mesin presisi.
Itu Pusat Putar Horisontal dirancang dengan struktur dasar rigiditas tinggi untuk memastikan bahwa peralatan dapat menahan pemotongan beban berat sambil mempertahankan akurasi pemesinan yang stabil. Kemampuan pemotongannya yang sangat baik dan akurasi pemesinan stabilitas tinggi memungkinkannya untuk mencapai kinerja pemesinan yang efisien dan stabil dalam produksi massal. Sistem pendingin peralatan mengadopsi desain tangki pendingin tarik untuk mudah dibersihkan dan penanganan chip. Kapasitas tangki pendingin standar adalah 100L, memastikan kebutuhan pendinginan pemesinan jangka panjang.
Sistem Kontrol Lanjutan dan Rel Panduan Presisi

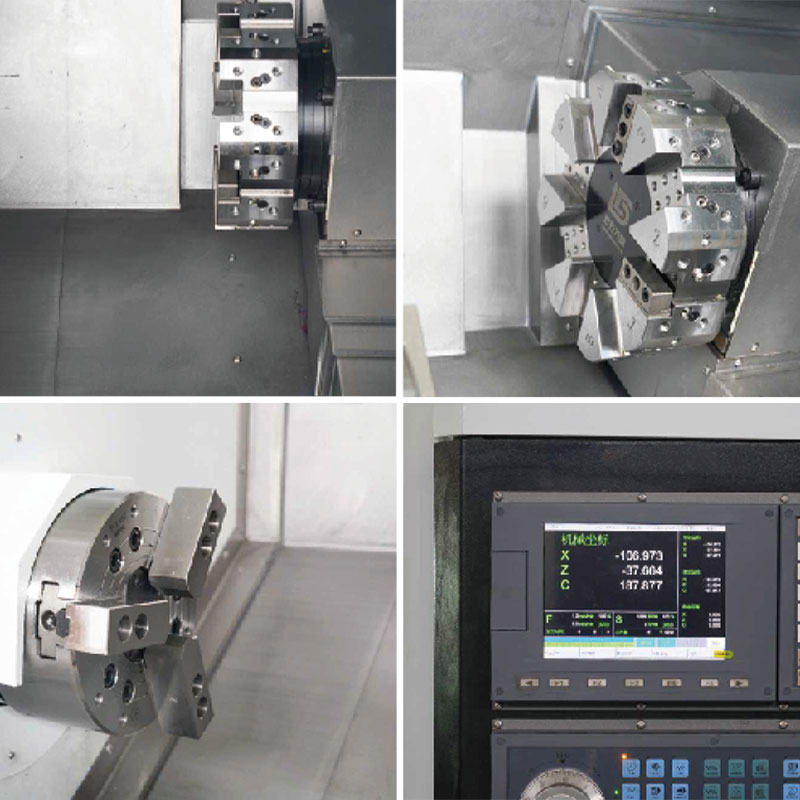

Pusat Turning Horisontal mengadopsi sistem kontrol generasi baru SYTEC/7TA-E dan dilengkapi dengan generasi baru drive motor dan sistem drive spindle. Motor spindle servo torsi tinggi adalah standar, memungkinkan peralatan untuk mempertahankan output daya yang sangat baik saat membalik atau menyalakan kontur kompleks. Selain itu, panduan peralatan rel dan sekrup timah menggunakan komponen presisi tinggi dari Taiwan atau Jepang, memastikan stabilitas dan akurasi setelah pemrosesan jangka panjang.
Struktur bed casting keseluruhan dari pusat belok horizontal mengalami proses perlakuan panas yang ketat untuk memastikan bahwa alat mesin dapat mempertahankan stabilitas dan akurasi di bawah lingkungan pemrosesan beban berat jangka panjang. Desain ini tidak hanya memperpanjang masa pakai alat mesin, tetapi juga meningkatkan keandalan pemrosesan. Peralatan ini juga dilengkapi dengan tangki air independen dan sistem pembersihan chip, yang secara efektif mengurangi kesalahan pemrosesan yang disebabkan oleh akumulasi chip dan meningkatkan kenyamanan pemeliharaan.
Peralatan ini dilengkapi dengan chuck tiga rahang hidrolik sebagai standar untuk memastikan penjepitan yang stabil dari benda kerja dan meningkatkan keamanan dan keakuratan pemrosesan. Pada saat yang sama, ini dilengkapi dengan konveyor chip otomatis untuk sangat mengurangi waktu pembersihan manual dan meningkatkan efisiensi produksi. Sistem kontrol cerdas membuat operasi lebih mudah, dan bahkan tugas pemrosesan yang kompleks dapat dengan mudah ditangani.
Karena presisi yang tinggi, keserbagunaan dan kapasitas produksi yang efisien, pusat belok horisontal telah banyak digunakan di banyak industri. Misalnya, di bidang kedirgantaraan, peralatan dapat digunakan untuk pemrosesan bagian presisi; Dalam industri manufaktur otomotif, ini dapat digunakan untuk produksi suku cadang mesin dan komponen sistem transmisi yang efisien; Dalam industri manufaktur cetakan, ini dapat memastikan pemrosesan presisi tinggi dari cetakan kompleks.
Ningbo Hongjia CNC Technology Co., Ltd adalah perusahaan yang berfokus pada penelitian dan pengembangan, produksi dan penjualan peralatan pemotongan logam CNC, berkomitmen untuk menyediakan pelanggan dengan solusi CNC canggih. Sebagai pemasok Pusat Turning NC-106Horizontal Cina dan pabrik penyesuaian, Hongjia CNC bergantung pada kekuatan teknis yang kuat dan pengalaman industri yang kaya untuk terus berinovasi dan memberi pelanggan di berbagai industri dengan peralatan pemrosesan yang efisien dan stabil.
