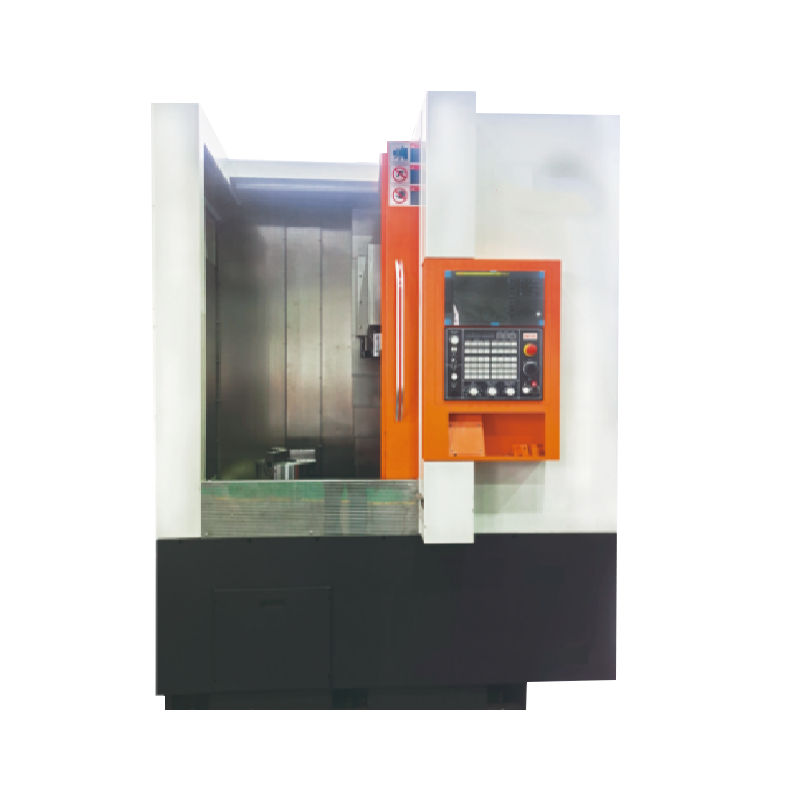

V600 cnc bubut vertikal
V600 CNC Vertikal mesin bubut adalah alat mesin yang sangat tinggi dan sangat hemat biaya, alat-sumbu mesin mesin mengadopsi struktur kolom dinamis yang diposisikan berlebihan, dikonfigurasikan dengan tiga rel pemandu, dengan cross-section yang besar, sehingga di luar dan di luar konga di luar dan di luar, dapat memastikan coading di luar dan can-cyl di dalam dan canling di dalam dan canling di dalam dan canlik di dalam dan canling di luar, dapat memastikan presisi tinggi, cut-load tinggi di dalam dan can-cyl di luar dan canling cyl, dapat memastikan presisi tinggi, load-load-load-load-load cut-load di dalam dan can-cyl-cyl, presisi tinggi, load-load cut-load-load-load-loades di luar dan can-cyl cyl, presisi tinggi, load-load cut-load-load cut-load-load-we Busur melingkar, serta bentuk kompleks dari permukaan kembali dari belokan berkecepatan tinggi logam besi, logam non-ferrous dan beberapa bagian non-logam dari pemesinan kasar dan selesai.
Secara keseluruhan: Desain integrasi elektromekanis, struktur kompak, tata letak yang masuk akal, pemodelan yang indah. Perangkat perlindungan tertutup, pelepasan chip belakang otomatis, power chuck hidrolik clamping otomatis. Seluruh mesin mengadopsi desain optimisasi elemen hingga, kinerja yang andal, kekakuan dinamis yang baik, dan operasi yang stabil.
BASE: Basis adalah dasar tipe kotak integral, dan tata letak berusuk secara optimal dirancang oleh elemen hingga, yang membuat mesin memiliki kekakuan yang baik, dan material mengadopsi besi cor dengan kepadatan tinggi, yang memiliki kekuatan tinggi dan sifat menyerap getaran yang baik.
Kolom: Kolom penampang persegi panjang terletak di pangkalan, pelat drag mengadopsi tiga rel kawat yang dipasang pada kolom, salah satunya didukung di bagian bawah, sehingga alat mesin memiliki kekakuan yang lebih baik, dapat menahan pemotongan berat, dan mempertahankan akurasi tinggi untuk waktu yang lama.
Spindle: Spindle ini digerakkan oleh motor spindel berkinerja tinggi, dan bantalan spindle mengadopsi bantalan rol silinder presisi tinggi presisi tinggi dan bantalan kontak sudut dua arah, sementara dukungan belakang mengadopsi pemotongan roller silinder pressial tinggi dan pijakan.
Tool Holder: Impor pemegang alat hidrolik horizontal berkinerja tinggi, menampilkan gaya pemotongan besar, keandalan tinggi, dan gangguan pemesinan kecil. Pemberian makan: X, Z Direction Tool Traveling digerakkan oleh motor servo, transmisi sekrup bola presisi, sekrup mengadopsi level C3 Level Bola Bola Besar Bar Pra-tekanan desain, kekakuan tinggi, dan presisi yang baik. Setiap panduan Axis mengadopsi guideway roller, guideway roller linier memiliki karakteristik resistensi gesekan tinggi, presisi tinggi, beban tinggi, dll., Yang cocok untuk efisiensi tinggi, pemotongan pemotongan berat presisi.
Sistem: Adopt FanUC 0i-TF Plus (5) Sistem CNC dan AC longitudinal dan sistem servo transversal, kinerja yang andal.
Informasi produksi
Konfigurasi Mesin
V600 CNC Vertikal mesin bubut adalah alat mesin yang sangat tinggi dan sangat hemat biaya, alat-sumbu mesin mesin mengadopsi struktur kolom dinamis yang diposisikan berlebihan, dikonfigurasikan dengan tiga rel pemandu, dengan cross-section yang besar, sehingga di luar dan di luar konga di luar dan di luar, dapat memastikan coading di luar dan can-cyl di dalam dan canling di dalam dan canling di dalam dan canlik di dalam dan canling di luar, dapat memastikan presisi tinggi, cut-load tinggi di dalam dan can-cyl di luar dan canling cyl, dapat memastikan presisi tinggi, load-load-load-load-load cut-load di dalam dan can-cyl-cyl, presisi tinggi, load-load cut-load-load-load-loades di luar dan can-cyl cyl, presisi tinggi, load-load cut-load-load cut-load-load-we Busur melingkar, serta bentuk kompleks dari permukaan kembali dari belokan berkecepatan tinggi logam besi, logam non-ferrous dan beberapa bagian non-logam dari pemesinan kasar dan selesai.
Secara keseluruhan: Desain integrasi elektromekanis, struktur kompak, tata letak yang masuk akal, pemodelan yang indah. Perangkat perlindungan tertutup, pelepasan chip belakang otomatis, power chuck hidrolik clamping otomatis. Seluruh mesin mengadopsi desain optimisasi elemen hingga, kinerja yang andal, kekakuan dinamis yang baik, dan operasi yang stabil.
BASE: Basis adalah dasar tipe kotak integral, dan tata letak berusuk secara optimal dirancang oleh elemen hingga, yang membuat mesin memiliki kekakuan yang baik, dan material mengadopsi besi cor dengan kepadatan tinggi, yang memiliki kekuatan tinggi dan sifat menyerap getaran yang baik.
Kolom: Kolom penampang persegi panjang terletak di pangkalan, pelat drag mengadopsi tiga rel kawat yang dipasang pada kolom, salah satunya didukung di bagian bawah, sehingga alat mesin memiliki kekakuan yang lebih baik, dapat menahan pemotongan berat, dan mempertahankan akurasi tinggi untuk waktu yang lama.
Spindle: Spindle ini digerakkan oleh motor spindel berkinerja tinggi, dan bantalan spindle mengadopsi bantalan rol silinder presisi tinggi presisi tinggi dan bantalan kontak sudut dua arah, sementara dukungan belakang mengadopsi pemotongan roller silinder pressial tinggi dan pijakan.
Tool Memeganger: Impor pemegang alat hidrolik horizontal berkinerja tinggi, menampilkan gaya pemotongan besar, keandalan tinggi, dan gangguan pemesinan kecil. Pemberian makan: X, Z Direction Tool Traveling digerakkan oleh motor servo, transmisi sekrup bola presisi, sekrup mengadopsi level C3 Level Bola Bola Besar Bar Pra-tekanan desain, kekakuan tinggi, dan presisi yang baik. Setiap panduan Axis mengadopsi guideway roller, guideway roller linier memiliki karakteristik resistensi gesekan tinggi, presisi tinggi, beban tinggi, dll., Yang cocok untuk efisiensi tinggi, pemotongan pemotongan berat presisi.
Sistem: Adopt FanUC 0i-TF Plus (5) Sistem CNC dan AC longitudinal dan sistem servo transversal, kinerja yang andal.
Parameter teknis
| Barang | Satuan | V-600 | |
| Lingkup pemrosesan | Diameter belokan maksimum (bodi/pelana) 最大车削直径 Jenis blok | Mm Mm | Φ600 (tipe disk) φ450 (kelas sumbu) |
| Tinggi benda kerja maksimum | Mm | 450 | |
| Diameter chuck hidrolik | Mm | Φ381 (15 ") | |
| Kepala sekolah sumbu | Jenis kepala spindel | A2-11 | |
| Spesifikasi lubang kerucut spindle | 1:20 | ||
| Diameter spindel melalui lubang utama | Mm | Φ66 | |
| Kecepatan spindel | RPM | 50-2000 | |
| Daya nilai motor utama | KW | 15/18.5 | |
| Pelana tempat tidur | Stroke aksial x/z | Mm | 350/600 |
| Kecepatan gerakan melewati x/z | m/mnt | 16/20 | |
| Torsi motor servo x/z | Nm | 20/27 | |
| Lebar rel panduan tempat tidur x/z | Mm | 35/45 (tipe roller) | |
| Model sekrup bola x/z | 4010/4010 | ||
| Pemegang pisau | Nomor pisau | Hold | 12 |
| Waktu perubahan alat | Detik/ stasiun | 0.6 | |
| Ukuran alat (berbelok/membosankan) | Mm | 32*32/φ50 | |
| Lainnya | Kapasitas daya | Kva | 35 |
| Dimensi alat mesin (panjang x lebar x tinggi) (tidak termasuk konveyor chip) | Mm | 1750*2500*2700 | |
| Berat mesin | Kg | 6200 | |
Tetap berhubungan
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. dimulai pada tahun 2006 dan didirikan pada tahun 2018. Terletak di Distrik Baru Qianwan, Kota Ningbo, Provinsi Zhejiang, sayap selatan Zona Ekonomi Delta Sungai Yangtze. Ini adalah perusahaan yang berspesialisasi dalam penelitian, pengembangan, produksi dan penjualan peralatan pemotongan logam CNC. Sebagai Cina V600 cnc bubut vertikal supplier and custom V600 cnc bubut vertikal company, Dengan kekuatan teknis yang kuat dan pengalaman industri yang kaya, Hongjia CNC berkomitmen untuk memberikan pelanggan solusi CNC canggih untuk memenuhi kebutuhan pelanggan di berbagai industri.
Pabrik dan Peralatan
Berita apa
-
Dalam industri manufaktur yang semakin kompetitif saat ini, perusahaan semakin menuntut solusi permesinan yang berefisiensi tinggi, berpresisi tinggi, dan sangat terintegrasi. Ningbo Hongjia CNC Technology Co., Ltd., ...
BACA SELENGKAPNYA -
Mesin pengeboran dan penyadapan adalah alat mesin yang menggabungkan fungsi pengeboran dan penyadapan. Ini terutama digunakan untuk mengebor lubang dan membuat benang internal (mengetuk) dalam bahan seperti loga...
BACA SELENGKAPNYA -
1. Mengapa industri dirgantara lebih suka pusat belok horizontal ? Keuntungan Gravitasi: Hindari deformasi benda kerja besar Masalah berputar vertikal: Saat memproses be...
BACA SELENGKAPNYA
Pengetahuan Industri
V600 CNC Vertikal Bubut: Alat pemotongan logam yang efisien dan tepat
1. Teknologi yang dipimpin, menciptakan platform pemrosesan yang efisien
V600 CNC vertikal bubut menonjol di antara banyak produk serupa dengan kekakuan tinggi dan efektivitas biaya yang sangat baik. Sumbu X dari alat mesin mengadopsi struktur kolom dinamis ultra-positioning, dilengkapi dengan tiga rel pemandu dan bagian bantalan lebar, yang memastikan kekakuan tinggi dan kinerja penyerapan guncangan yang sangat baik dari alat mesin. Desain ini memungkinkan V600 untuk dengan mudah mengatasi tugas pemotongan presisi tinggi dan beban tinggi, apakah itu pemrosesan kasar dan finishing zat besi, logam non-ferro atau beberapa bahan non-logam.
2. Desain Mekatronika, Struktur yang Kompak dan Cantik
Desain keseluruhan V600 cnc bubut vertikal Mewujudkan konsep canggih mekatronik, dengan struktur yang ringkas, tata letak yang masuk akal dan bentuk yang indah. Perangkat pelindung tertutupnya secara efektif memastikan keamanan operasional, sistem penghapusan chip otomatis mengurangi beban pembersihan manual, dan daya hidrolik Chuck menyadari penjepitan otomatis benda kerja, lebih lanjut meningkatkan efisiensi pemrosesan. Alat mesin mengadopsi desain optimisasi elemen hingga secara keseluruhan, yang memastikan keandalan kinerja, kekakuan dinamis yang unggul dan operasi yang stabil, dan memberikan fondasi yang kuat untuk pemrosesan berkualitas tinggi jangka panjang.
3. Foundation Solid, Casting Tubuh Mesin Berkisi Tinggi
Basis alat mesin mengadopsi struktur kotak integral. Tata letak tulang rusuk dioptimalkan dengan metode elemen hingga, dikombinasikan dengan bahan besi cor berkepadatan tinggi, memberikan alat mesin kekakuan yang baik dan resistensi seismik yang sangat baik. Desain ini tidak hanya meningkatkan stabilitas keseluruhan alat mesin, tetapi juga memberikan dukungan kuat untuk pemrosesan presisi tinggi.
4. Kolom Solid, menanggung tantangan pemotongan berat
Kolom penampang persegi panjang yang terletak di pangkalan dilengkapi dengan tiga rel pemandu yang dipasang pada kolom, salah satunya adalah dukungan bawah, yang sangat meningkatkan kekakuan alat mesin, memungkinkannya untuk menahan operasi pemotongan berat dan mempertahankan presisi tinggi untuk waktu yang lama.
5. Spindle berkinerja tinggi untuk memenuhi persyaratan pemrosesan yang kompleks
Spindel bubut vertikal V600 CNC digerakkan oleh motor spindel berkinerja tinggi. Bantalan spindel menggunakan bantalan rol silinder presisi tinggi presisi tinggi dan bantalan kontak sudut dua arah. Dukungan ujung belakang juga menggunakan bantalan roller silinder double-row presisi tinggi. Konfigurasi ini memastikan bahwa alat mesin dapat menahan gaya pemotongan besar di kedua arah aksial dan radial, memenuhi persyaratan presisi tinggi di bawah kondisi pemrosesan yang kompleks.
6. Sistem alat yang efisien untuk meningkatkan efisiensi pemrosesan
Alat mesin dilengkapi dengan pemegang alat hidrolik horizontal berkinerja tinggi yang diimpor, yang memiliki karakteristik gaya pemotongan besar, keandalan tinggi dan gangguan pemrosesan rendah, dan merupakan pilihan ideal untuk pemrosesan yang efisien. Dalam hal pemberian makan, gerakan alat dalam arah X dan Z digerakkan oleh motor servo dan digerakkan oleh sekrup bola presisi. Sekrup mengadopsi desain pra-beban batang batang batang batang batang besar C3 untuk memastikan kekakuan tinggi dan presisi tinggi. Rel panduan dari masing-masing sumbu adalah rel pemandu roller, yang memiliki karakteristik resistensi gesekan rendah, presisi tinggi dan kapasitas bantalan beban yang kuat, dan sangat cocok untuk pemrosesan pemotongan berat yang efisien dan tepat.
7. Sistem lanjutan memastikan kontrol yang stabil
Bubut vertikal V600 CNC mengadopsi sistem CNC FanUC 0i-TF Plus (5) dan sistem servo longitudinal dan lateral AC. Kinerja sistem dapat diandalkan, memberikan jaminan yang solid untuk operasi alat mesin yang efisien dan stabil. Konfigurasi ini tidak hanya meningkatkan akurasi pemrosesan, tetapi juga menyederhanakan proses operasi, membuatnya mudah untuk menangani tugas pemrosesan yang bahkan kompleks.
